Динистор




Динистор представляет собой двухэлектродный прибор диодного типа, имеющий три p-n-перехода (см. рис.а).



Крайняя область p-проводимости называется анодом, другая n-проводимости – катодом. Схему замещения динистора можно представить в виде двух триодных структур, соединенных между собой (рис. а,в). При таком соединении коллекторный ток первого транзистора является током базы второго, а коллекторный ток второго транзистора – током базы первого.

При увеличении напряжения на динисторе какой-либо из транзисторов переходит в активный режим. Коллекторный ток этого транзистора, протекая в цепи базы второго, откроет его, который, в свою очередь, увеличивает ток базы первого. В результате коллекторные токи обоих транзисторов будут лавинообразно возрастать, пока оба транзистора не перейдут в режим насыщения.

После включения транзисторов динистор откроется и ток, проходящий через него, будет ограничиваться только сопротивлением внешней цепи. Падение напряжения на открытом динисторе меньше 2 вольт.

На вольтамперной характеристике можно выделить четыре основных участка:

1. Запертого состояния, когда ток через тиристор определяется током обратносмещенного центрального перехода.

2. Отрицательного сопротивления.

3. Открытого состояния, когда ток через тиристор определяется величиной сопротивления внешней нагрузки.

4. Обратного включения.

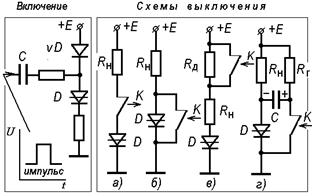

Для включения динистора достаточно послать импульс напряжения, обеспечивающий перевод транзистора в режим насыщения (см. рис.).

Выключить динистор можно, понизив ток в нем до значения или сменив полярность напряжения на аноде.





В представленных на рисунках схемах выключение динистора осуществляется:

а) размыканием цепи;

б) шунтированием прибора;

в) снижением включения осуществлены;

г) подачей обратного напряжения.

Основным отличием и достоинством динисторной структуры по сравнению с транзисторной является то, что динистор обладает свойством памяти. Достаточно кратковременным сигналом переключить его в проводящее состояние, как он остается в этом состоянии до тех пор, пока ток через него не станет меньше тока выключения.
