Параметры работы полевых транзисторов с р-n-переходом




К параметрам работы полевых транзисторов относят стоковые (выходные) и стоко-затворные (выходные) характеристики.

Стоковые (выходные) характеристики полевого транзистора с р-n переходом и каналом n- типа показаны на рис.

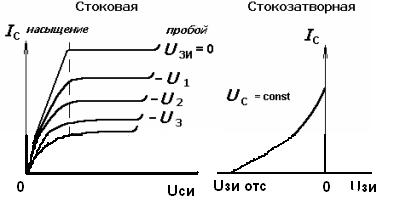

Рисунок 5.3. ВАХ полевого транзистора с p-n переходом.

Они отражают зависимость тока стока от напряжения сток – исток при фиксированном напряжении сток – исток

и представляются в виде семейства кривых.

Приложение к затвору обратного напряжения вызывает сужение канала и уменьшение его исходной проводимости.

Стоко-затворная характеристика полевого транзистора показывает зависимость тока стока от напряжения затвор – исток при фиксированном напряжении сток – исток:

Напряжение на затворе, при котором ток в канале близок к нулю, называется напряжением запирания, или отсечки.

Крутизна стокозатворной характеристики отражает влияние приращения напряжения на затворе на приращение выходной тока транзистора:

.
