Оборудование, применяемое при ультразвуковой очистке

Эффективность ультразвуковой очистки прежде всего зависит от применяемого ультразвукового оборудования, которое независимо от его назначения состоит из двух ос­новных частей: электрической и собственно ультразвуковой.

К электрической части относится оборудование, пред­назначенное для создания электрических колебаний и управления ими.

Ультразвуковая часть содержит следующие узлы:

— преобразователь электрических колебаний в упругие;

—систему, служащую для передачи и трансформации упругих колебаний(волновод);

— излучатель или рабочую часть.

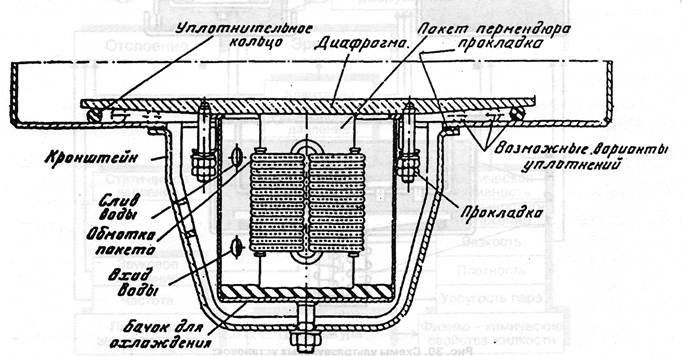

Рис. 31. Схема преобразователя ПМС-6М

По назначению, характеру использования и конструктив­ным особенностям ультразвуковые установки для очистки могут быть подразделены на четыре основные группы:

1) универсальные малогабаритные установки;

2) однопозиционные ванны;

3) многопозиционные установки;

4) автоматизированные агрегаты.

Наибольшее распространение ультразвуковая очист­ка нашла при удалении эксплуатационных загрязнений с деталей двигателей, в особенности топливоподающих систем, деталей гидроагрегатов и гидроаппаратуры.

Ультразвуковая очистка является незаменимым высо­коэффективным методом при удалении остатков прити­рочных (доводочных) паст с поверхности прецизионных деталей при выполнении технологических операций, свя­занных с восстановлением прилегания трущихся поверх­ностей методом притирки (доводки).

УЛЬТРАЗВУКОВАЯ РАЗБОРКА

В последнее время в практике специализированных предприятий по изготовлению и ремонту деталей дизель­ной топливной аппаратуры автотракторных двигателей стали применять новый технологический процесс ультра­звуковой разборки узлов и деталей, для которых тради­ционная технология разделения, как правило, приводила к повреждению контактирующих поверхностей и, как след­ствие, практически к безвозвратной утрате дорогостоя­щих деталей. Эта проблема особенно актуальна для пре­цизионных деталей топливоподающих систем и гидроап­паратуры.

Ультразвуковая разборка заключается в сообщении разбираемой паре (узлу) или одной из деталей механи­ческих колебаний ультразвуковой частоты.

Основная идея метода сводится к созданию динами­ческих — в данном случае ультразвуковых — воздействий на гетерофазную систему, образованную сопряженными деталями с разными акустическими характеристиками, сцелью получения достаточной разности сил реакции ком­понентов системы на создаваемое воздействие.
