Противопожарные водопроводы и установки




Внутренний противопожарный водопровод предназначен для тушения пожаров внутри зданий и сооружений.

Противопожарный водопровод проектируется отдельно от других систем, но чаще объединяется с хозяйственно-питьевым и произ­водственным водопроводом.

Необходимость устройства внутреннего противопожарного во­допровода в зданиях и помещениях, а также расходы воды на пожаро­тушение определяются по данным[2, табл.1]. Например, внутренний противопожарный водопровод должен предусматриваться для жилых зданий высотой 12 этажей и более. При этом для зданий 12-16 эта­жей тушение пожара предусматривается одной струёй 2,5 л/с, а для зданий высотой 17-25 этажей - 2 струями по 2,5 л/с каждая.

Одновременно в [2] приводится перечень зданий, для которых внутренний противопожарный водопровод не предусматривается. На­пример, внутренний противопожарный водопровод не предусматри­вают для зданий общеобразовательных школ и бань, в зданиях кино­театров сезонного действия, в производственных зданиях, в которых применение воды может вызвать взрыв, пожар, распространение огня и т.п.

Системы внутреннего противопожарного водопровода проекти­руют: раздельные - из стальных не оцинкованных труб;

объединенные - из труб основной системы.

Пластмассовые трубы для противопожар­ных водопроводов не применяют.

Противопожарные водопроводы бывают:

1) обычные или простые с противопожарными кранами на сети трубопроводов;

2) автоматические - спринклерные установки;

3) полуавтоматические - дренчерные установки.

Наибольшее распространение имеет обычный противопожар­ный водопровод (рис. 2.1). Он состоит из сети магистральных трубопроводов и стояков (распределительных линий) пожарных кранов и при необходимости водонапорных установок.

Противопожарный водопровод, оборудованный 12 и более по­жарными кранами, присоединяется к наружному водопроводу не ме­нее чем двумя вводами. Вводы закольцовываются между собой, либо вся сеть делается кольцевой. Сети проектируют открыто с прокладкой магист­ральных трубопроводов в под­вальных или технических эта­жах, в технических подпольях и чердаках, в подпольных кана­лах. Стояки прокладывают в нежилых помещениях по стенам лестничных клеток, коридоров тоже открыто, а при повышенных требованиях к отделке помещений - со скрытой прокладкой труб в бо­роздах, шахтах и коробах.



При значительной высоте здания, когда напор у нижних прибо­ров превышает для объединенных хозяйственно-питьевых и противо­пожарных систем 60 м, а для раздельных противопожарных 90 м - сети зонируют. При этом сети каждой зоны кольцуют по вертикали и по го­ризонтали с устройством не менее двух вводов от наружного водопро­вода. От внутренней сети наружу здания выводятся два патрубка диаметром 85 мм с запорной арматурой, обратными клапанами, спус­ками и быстросмыкающимися полугайками для присоединения рука­вов пожарных машин снаружи здания.

Запорная арматура на сети противопожарного водопровода ус­танавливается:

- на каждом вводе;

- у основания стояков, оборудованных 5 пожарными кранами и более, а при вертикальном кольцевании и на верхних концах стояков, на участках кольцевой сети для отключения не более одного стояка (в зданиях высотой более 50 м) или не более 5 пожарных кранов на одном этаже.

При прокладке противопожарного водопровода в неотапливае­мых зданиях (сухого водопровода) предусматривается установка ар­матуры для включения и отключения подачи и для спуска воды из труб, которая размещается в помещениях с положительной темпера­турой.

Сеть противопожарного водопровода должна иметь уклон на го­ризонтальных участках к спусковым устройствам. В жилых и общест­венных зданиях стояки размещается на лестничных клетках или коридорах. В промышленных зданиях около входных дверей, ворот и окон, для свободного доступа к ним во время пожара.



2.2 Проектирование раздельных и объединённых противопожарных водопроводов

Расстояние между стояками в плане зависит от длины пожарно­го рукава (10, 15 или 20 м), высоты компактной струи и количества струй, необходимых для орошения каждой точки помещения. При этом учитывается следующее:

- в жилых зданиях с коридорами свыше 10 м, а также в произ­водственных и общественных зданиях с расчетным количест­вом струй, две и более, каждая точка помещения должна оро­шаться двумя струями, по одной струе от двух соседних стоя­ков;

- в производственных зданиях с расчетным количеством струй три и более и в жилых зданиях не менее двух на стояках до­пускается устанавливать спаренные пожарные краны, от кото­рых обеспечивается расчетное количество пожарных струй. Количество струй подаваемых из каждого стояка, должно при­ниматься не более двух;

- в жилых домах с коридорами длиной до 10 м при числе струй две, орошение каждой точки помещения допускается произво­дить двумя пожарными струями, от одного стояка.

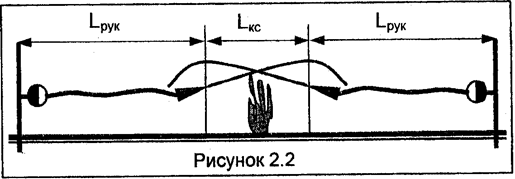

При необходимости орошения каждой точки помещения одной струёй (рис. 2.2), расстояние между стояками Lп.с. должно быть не более вычисленного по формуле:

Lп.с. = 2 х Lрук + Lкс, м (2.1)



При необходимости орошения двумя струями от двух разных стояков (рис. 2.3) по формуле:

Lп.с. = Lрук + 0,5 х Lкс, м (2.2)

где Lрук - стандартная длина рукава (10, 15, 20) м;

Lкс - высота компактной части струи, принимается равной высо­те помещения считая от пола, но не менее:

- 6 м в жилых, общественных производственных зданиях высо­той до 50 м;

- 8 м в жилых зданиях высотой более 50 м;

- 16 м для общественных и производственных зданий высотой более 50 м.

При гидравлическом расчете противопожарного водопровода за диктующий принимается самый удаленный и высоко расположенный относительно ввода пожарный кран в случае тушения пожара одной струёй, или необходимое количество самых высоко расположенных кранов на наиболее удаленных от ввода стояках при необходимости тушения пожара несколькими струями.

В объединенных противопожарных и хозяйственно-питьевых или производственных системах расчетные расходы на общих участ­ках системы определяются по формуле:

qобщ = qхол + qпож, л/с (2.3)

где qхол - расход воды на хозяйственно - питьевые или произ­водственные нужды (формула 1.10);

qпож - расчётный расход воды на пожаротушение, принимается по рекомендациям [2, табл. 1, 2].

Зная расход на каждом участке и задаваясь экономичными ско­ростями (1,5 - 2,0, но не более З м) по таблицам [10] подбираются ди­аметры труб и вычисляются потери напора в них.

Требуемый напор на вводе объединенного противопожарного водопровода определяется по формуле:

(2.4)

где Нг - геометрическая высота подъема воды, определяется как разность геодезических отметок оси диктующего пожарного крана и оси ввода в месте подключения;

hпк - рабочий напор у диктующего пожарного крана, принимает­ся по данным [2, табл.3] в зависимости от длины рукава, диа­метра спрыска и высоты компактной части струи. Например, при высоте помещения 6 м (минимальная высота компактной струи), необходимой производительности 2,5 л/с, длине пожар­ного рукава 10 м, диаметре спрыска 16 мм, напор у пожарного крана должен быть не менее 9,2 м;

ΔНсч - потери напора в водомере, вычисляются по формуле (1.3), если счетчик рассчитан на пропуск пожарного расхода. При этом ΔНсч не должны превышать 10 м. Для отдельных противо­пожарных систем, спринклерных и дренчерных систем, которые присоединяются непосредственно к вводу, а также в случаях, ко­гда водомер не рассчитан на пропуск пожарного расхода, ΔНсч принимается равным нулю;

пож

ΔНвн – потери напора в трубопроводах от ввода до диктующе­го пожарного крана;

Δhпр - потери напора в пожарном рукаве, определяются по фор­муле:

пож

Δhпр = кр х qстр х Lрук, м (2.5)



где кр – коэффициент сопротивления рукава, при диаметре рукава 50 мм кр = 0,012; при диаметре рукава 65 мм кр = 0,00385. Диаметр 50 мм применяют при расходе пожарных струй до 4,5 л/с, при большей производительности диаметр – 65 мм;

пож

qстр – производительность пожарной струи, л/с.

пож

Требуемый напор Нтр , необходимый для обеспечения водой диктующего пожарного крана, сравнивается с напором, который гаран­тируется в наружной водопроводной сетиНгар. При этом сравнении могут иметь место случаи:

пож хол

1) Нгар ≥ Нтр и Нгар ≥ Нтр - повысительных насосов не требует­ся;

пож хол

2) Нгар < Нтр и Нгар ≥ Нтр - требуется установка только проти­вопожарных насосов;

пож хол

3) Нгар < Нтр и Нгар < Нтр - требует­ся установка противопожар­ных и хозяйственно-питьевых повысительных насосов.

Насосные установки могут быть размещены в первых или под­вальных этажах в отапливаемых помещениях высотой не менее 2,2 м, имеющих выход наружу, или в отдельно стоящих зданиях в ЦТП. Повысительные пожарные насосы подбирают на расчетную производи­тельность пожарных струй и на напор, недостающий до требуемого:

пож пож

Ннас = Нтр – Нгар, м (2.6)



Если гарантийный напор в наружной водопроводной сети со­ставляет 5 м. вод. ст. и менее, то перед насосами проектируют прием­ный резервуар на трехчасовой расход воды для тушения пожара.

Насосные установки могут быть запроектированы без резервных агрегатов и звукоизолирующих приспособлений;

- во вспомогательных зданиях промышленных предприятий и зданиях складов, не оборудованных средствами автоматиче­ского пожаротушения;

- при пожаротушении одной струёй;

- при установке нескольких пожарных насосов на двух и более вводах, рассчитанных на подачу по каждому вводу полного расхода воды при пожаротушении.

Насосные установки для противопожарных целей проектируются с ручным и дистанционным управлением, а для зданий высотой более 50 м, зданий кинотеатров, клубов, домов культуры, конференц и акто­вых залов, а также для зданий, оборудованных спринклерными и дренчерными установками - с ручным, автоматическим и дистанцион­ным управлением. При дистанционном пуске противопожарных насо­сов пусковые кнопки устанавливаются у пожарных кранов, не обеспе­ченных требуемым напором от наружной сети водопровода.

При автоматическом включении пожарных насосов должен од­новременно подаваться сигнал (световой и звуковой) в помещение пожарного поста или другое помещение с круглосуточным пребывани­ем в нем обслуживающего персонала. Электродвигатели пожарных насосов должны бесперебойно снабжаться электроэнергией от двух независимых друг от друга ис­точников. В системах водопровода с напорными баками хранение непри­косновенного противопожарного запаса воды предусматривается при ручном и автоматическом включении пожарных насосов из расчета 10 -ти минутной продолжительности тушения пожара внутренними по­жарными кранами при одновременном наибольшем расходе воды на производительные и хозяйственно - питьевые нужды.

Высота расположения бака должна обеспечивать получение в любое время суток компактной струи высотой не менее 4 м на верх­нем этаже или этаже, расположенном непосредственно под баком и не менее 6 м на остальных этажах.

Гидравлический расчет раздельного противопожарного водо­провода производится аналогично объединенному, но без учета расхода воды на хозяйственно-питьевые нужды.

Противопожарный кран состоит из вентиля диаметром 50 мм или 65 мм, установленного на ответвлении от стояка, с ввернутой в него быстросмыкающейся полугайкой и пенькового рукава (пожарного шланга) длиной 10, 15 или 20 м, на одном конце которого закреплена полугайка, а на другом - металлический пожарный ствол (брандспойт).

Кран устанавливается на высоте 1,35 м от пола и совместно со шлангом заключается в шкафчик с остекленной дверкой. Желательно шкафчик заглублять в нишу. Дверка шкафчика пломбируется. На стек­ло наносится надпись “ПК №”. Противопожарный шланг (рукав) нама­тывается на катушку или укладывается гармошкой на кронштейн. Как катушка, так и кронштейн навешивают на шарнирные петли для пово­рота в горизонтальной плоскости, что способствует быстрому развер­тыванию шланга в нужном направлении.

Противопожарный ствол - брандспойт с одной стороны имеет полугайку и диаметр, равный диаметру крана, а с другого конца - на­конечник спрыск диаметром 13, 16, 19 мм.

Полугайки "РОТ" имеют три угловых отростка (замка), которые при повороте полугаек примерно на 60° заходят своими выступами в пазы отростков. В одной из полугаек смеется резиновая прокладка, которая обеспечивает герметичное уплотнение. В одном здании должны применяться спрыски, стволы, рукава и пожарные краны одинакового диаметра, и пожарные рукава одинако­вой длины.
