ПРИ УСТАНОВИВШЕМСЯ ДВИЖЕНИИ







В качестве расчётной схемы рассмотрим пневматический привод поступательного движения.

Задано: Р0 — давление в ресивере; Д — диаметр поршня; F — сила, приложенная к поршню и направленная против его движения; d1, d2, l1, l2 диаметры и длины трубопроводов; ζ — коэффициент сопротивления распределительного устройства; Ршт = Ратм; Т — температура воздуха в ресивере и окружающей среде (Т = 20°С); υ = 0,15∙10–4 м2/с; Δ = 5∙10–5 м.

Определить: υn — скорость перемещения поршня при установившемся движении.



Рис. 54. Расчетная схема пневматического привода поступательного движения



При давлении в поршневой камере силового цилиндра Р равному давлению в ресивере Р0, т.е. когда , перепад давления отсутствует, отсутствует движение газа и весовой расход G = 0.

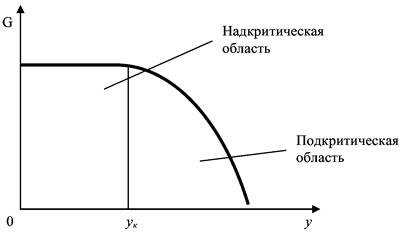

С уменьшением отношения P/P0 величина G будет увеличиваться до тех пор, пока скорость истечения не достигнет скорости звука и весовой расход G достигнет своего максимального значения. (Известно, что с уменьшением давления среды, куда вытекает газ, скорость истечения увеличивается). При такой скорости отношение давлений P/P0 называется критическим.

При дальнейшем уменьшении наружного давления Р скорость в отверстии остаётся равной звуковой, а расход газа сохраняет максимальное значение, определяемое по формуле (26) и не зависящее от Р.

В дальнейшем область течения газа при y > yk будем называть подкритической, а область течения при y < yk надкритической.

Следовательно, для подкритической области (y > yk) течения, весовой расход газа есть функция G = f(y) и определяется он по формуле (26).

Для подкритической области течения весовой расход имеет максимальное значение, не зависящее от и для его определения в уравнение (26) вместо необходимо подставить , определяемое по графику 200 (стр. 341, [1]).

Решение.

1. Скорость перемещения поршня определяется по формуле

, (25)

где G — весовой расход газа, поступающий в силовой цилиндр;

ρ — плотность воздуха в поршневой полости силового цилиндра;

S — площадь поршневой камеры.

2. Весовой расход газа определяется по формуле

(26)

где μс — коэффициент расхода подводящей системы, определяется по графику 201 стр. 342 [1] в зависимости от ζс и у;

S — (известная величина) площадь сечения отверстия в пневмоцилиндре, определяемая по d2

; (27)

n = 1,35 — показатель политропы;

Р0 — абсолютное давление в ресивере,

(Р0)абс = Ратм + Р0 = 105 Н/м2 + Р0,

— плотность воздуха в ресивере, определяемая из уравнения Клапейрона-Менделеева;

R = 287,14 м22∙град — удельная газовая постоянная (постоянная Больцмана);



Тn = 273°+20°= 293° — абсолютная температура газа в силовом цилиндре;

Р — (известная величина) абсолютное давление в поршневой камере силового цилиндра;

Р = Ратм + F/Sn (исходя из уравнения статического равновесия всех сил, действующих на поршень Рабс∙Sп = Ратм∙Sп + F).

3. Разделив абсолютное давление в поршневой камере силового цилиндра на абсолютное давление Р0 в ресивере, найдём относительное давление: .

Подставляя различные значения y в уравнение (26) получим график, выражающий зависимость весового расхода газа от у, G = f(y).



Рис. 55. Зависимость весового расхода газа от у G = f(y)



Из графика видно, что при у = 1 и у = 0 весовой расход газа равен нулю, а при некотором значении у = уk, имеет максимум.

Назовём уk — критическим отношением давлений, а Рk = Р0уk — критическим давлением.

4. Определяем область истечения. Для этого

а) определяем коэффициент системы ζс (величина известная)

, (28)

где — коэффициент гидравлического трения;

ζр.у. — коэффициент гидравлического трения;

б) по графику 200 стр. 341, [1] по найденному значению ζс определяем уk. Сопоставляем между собой у и уk.

в) возможны два случая:

у < уk. Имеем надкритическую область истечения. В выходном сечении трубы 2 устанавливается критическое давление, а весовой расход имеет максимальное давление. Весовой расход определяем по зависимости (26), с заменой на уk.

у > уk. Имеем подкритическую область истечения. В выходном сечении трубы 2 устанавливается давление Р2, равное давлению Р в нижней полости силового цилиндра. Весовой расход определяется по формуле (4).

Определяем μс — коэффициент расхода подводящей системы.

а) если у < уk. Зная у = уk, по графику 201 стр. 344, [1] проводим вертикальную прямую до пересечения с линией 1-1 и по левой оси ординат находим значение μс.

б) если у > уk. по графику 201, стр. 344. [1] по известным значениям у и ζ находим μс.

5. Подставляя все найденные значения в уравнение (26) определяем весовой расход G.

6. Определяем удельный вес газа в поршневой полости силового цилиндра. (Из уравнения Клапейрона-Менделеева).

. (29)

7. По формуле определяем скорость перемещения поршня



Контрольные вопросы

1. В чем заключается особенность расчета пневмоприводов при установившемся движении?

2. Приведите формулу Сен-Венана массивного расхода газа при политропном движении.

3. Что называется критическим отношением давлений газа?

4. Какой коэффициент учитывает гидравлическое сопротивление трубопровода в формуле Сен-Венана?

5. Как влияет на скорость движения пневмопривода изменения приложенной нагрузки?

6. Какие три фазы рассматриваются при расчете пневмоприводов при неустановившемся движении?

7. Какие параметры процессы определяются при неустановившемся движении?
