Общие положения

Лекция 6. УСТРОЙСТВО ФУНДАМЕНТОВ

Контроль качества работ по устройству фундаментов ведется постоянно за их исполнением в соответствии с проектной документацией и требованиями СНиП 3.02.01-87 «Основания и фундаменты»; СНиП Ш-4-80**, Глава 4 «Техника безопасности в строительстве»; ДБН А.3.1-5-96 «Организация строительного производства».

Фундаменты — подземные элементы здания, предназначенные для передачи всех нагрузок на основание. Их устраивают под стены, колонны, столбы. Подошва фундамен­та — это плоскость, которой фундамент опирается на основание, обрез — верхняя плоскость фундамента. В зависимости от конструктивного решения у здания на обрез фундамента опирают стены, стальные колонны, фундаментные балки и т. п. Глубина заложения фундаментов Но. Это расстояние от поверхности планировки грунта за пределами отмостки до подошвы фундамента.

Различают фундаменты мелкого заложения, возводимые в предварительно вырытом котловане, и глубокого заложения, погружаемые в грунт с одновременным извле­чением грунта из-под фундамента или устраиваемые в котлованах-колодцах, проходи­мых со специальным креплением их стен. Возведение фундаментов мелкого заложения технически целесообразно и экономически выгодно при заложении их подошвы на глубине не более 3—5 м, за исключением фундаментов в виде сплошных плит, ко­торые используются и при большей глубине заложения.

Фундаменты бывают монолитные, сооружаемые из различных материалов на месте постройки, и сборные, монтируемые из отдельных, заранее изготовленных элемен­тов — блоков.

Основными типами фундаментов мелкого заложения являются:

— отдельные фундаменты (столбовые или в виде плит, применяемые под колонны и стены в комбинации с фундаментными балками (ранд-балками) или перемычками);

— ленточные фундаменты под колонны, воспринимающие давление от ряда колонн;

— ленточные фундаменты под стены, являющиеся продолжением несущих и самоне­сущих стен;

— сплошные гибкие фундаменты в виде железобетонных плит под всем сооружением или его частью;

— массивные фундаменты — жесткие фундаменты в виде единого массива под всем сооружением.

Фундаменты капитальных сооружений возводятся из железобетона, бетона, бутобетона, искусственных или естественных камней (обычно бута). Из первых трех часто изготавливаются крупные блоки и даже панели, из которых и собираются фундаменты.

Материалы, используемые для возведения верхней части кладки фундаментов, считая от поверхности до половины расчетной глубины промерзания, должны удовлет­ворять требованиям морозостойкости. Марка морозостойкости (Мрз) материалов для фундаментов устанавливается по количеству циклов замораживаний и оттаиваний, кото­рое они выдерживают в пределах допустимого снижения прочности и без явных следов
разрушения..


Марка морозостойкости материалов, указанных в табл. 1, может быть снижена на одну ступень при защите фундаментов гидроизоляцией от влажного грунта.

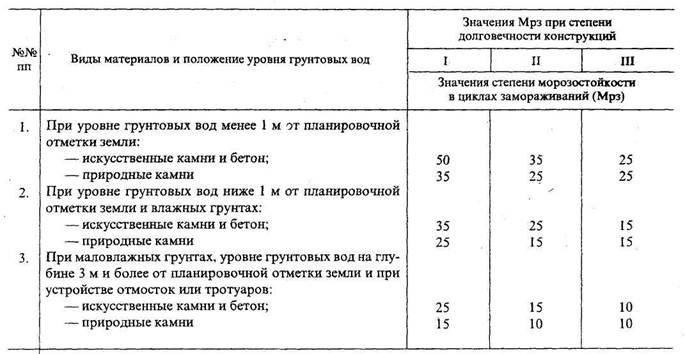

Таблица 1

Требуемые марки по морозостойкости (Мрз) материалов, применяемых для верхней части кладки фундаментов

Каменная кладка (бутовая или из искусственных камней) и бутобетон исполь­зуются для фундаментов, не испытывающих значительных растягивающих напря­жений. Бутовую кладку применяют при малом объеме фундаментов и наличии деше­вого местного бутового камня. Бутобетонные, как и монолитные бетонные фундаменты, целесообразны в случае производства работ в летних условиях при относительно малой площади опалубки или бетонировании в распор со стенками котлованов.

Для кладки каменных фундаментов и других подземных конструкций применяют марки растворов не ниже величин, указанных в табл. 2.

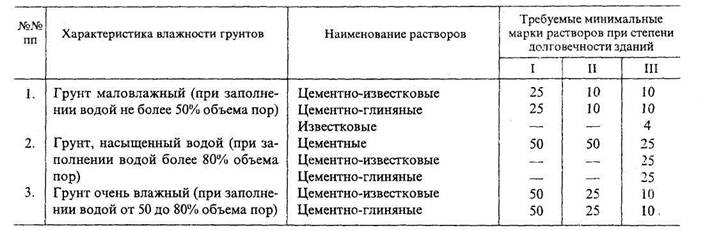

Таблица 2 Наименование марки растворов для кладки фундаментов и других подземных конструкций

Уширение бутовых и бутобетонных фундаментов к подошве производится усту­пами и устройством наклонных граней. Высота уступа принимается для буто-

бетона не менее 30 см, а для бутовой кладки — в два ряда бутовых камней, т. е. 35—60 см.

Бетонные фундаменты делают монолитными или сборными. Они допускают отно­сительно небольшое уширение подошвы.

Виды и марки материалов для блоков назначаются расчетом. Минимальные марки бетона блоков должны быть не ниже приведенных в табл. 3.

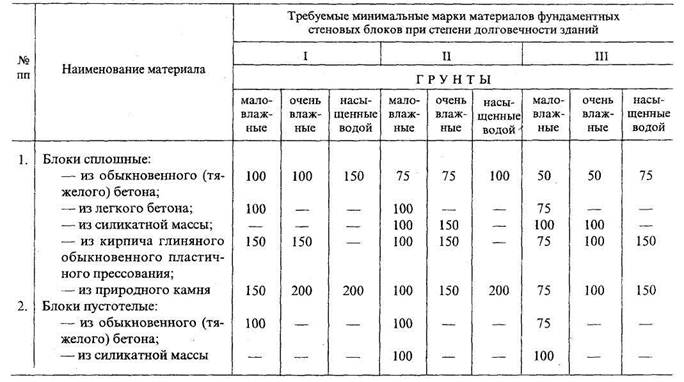

Таблица 3 Марки материалов для фундаментных стеновых блоков

Железобетонные фундаменты широко используются для передачи давления на значительную площадь при минимальной высоте фундаментов.

Сборные железобетонные фундаменты комбинируются из железобетонных блоков-подушек и бетонных стеновых блоков.

Для устройства монолитных отдельных железобетонных фундаментов обычно применяют бетон марки 100 или 150, для ленточных фундаментов под колонны и сплош­ных монолитных фундаментов используется бетон марки 150—250 и выше. В качестве арматуры обычно применяют сталь периодического профиля. Применяется также предварительно напряженная арматура.
