Устройства межсетевого интерфейса

Созданная на определенном этапе развития фирмы локальная вычислительная сеть с течением времени перестает удовлетворять потребности всех пользовате­лей и возникает необходимость в расширении ее функциональных возможностей или охватываемой ею территории. Может возникнуть потребность объединения внутри фирмы различных ЛВС, появившихся в различных ее отделах и филиа­лах в разное время. Такое объединение бывает необходимо и для организации обмена данными с другими системами. Наконец, стремление получить выход на конкретные информационные ресурсы может потребовать подключения ЛВС к сетям более высокого уровня.

В качестве межсетевого интерфейса для соединения сетей между собой исполь­зуются:

□ повторители;

□ мосты;

□ маршрутизаторы;

□ шлюзы.

Повторители (repiter) — устройства, усиливающие электрические сигналы и обес­печивающие сохранение формы и амплитуды сигнала при передаче его на боль­шие расстояния. Повторители описываются протоколами канального уровня мо­дели взаимодействия открытых систем, могут объединять сети, отличающиеся протоколами лишь на физическом уровне модели OSI (с одинаковыми протокола­ми управления на канальном и выше уровнях) и выполняют лишь регенерацию пакетов данных, обеспечивая тем самым электрическую независимость сопрягае­мых сетей и защиту сигналов от воздействия помех. Использование усилителей позволяет расширить и протяженность одной сети за счет объединения несколь­ких сегментов сети в единое целое. При установке усилителя создается физиче­ский разрыв в линии связи, при этом сигнал воспринимается с одной стороны, регенерируется и направляется к другой части линии связи.

Мосты (bridge) описываются протоколами сетевого уровня OSI. Они регулируют трафик (передачу данных) между сетями, использующими одинаковые протоколы передачи данных на сетевом и выше уровнях, выполняя фильтрацию информа­ционных пакетов в соответствии с адресами получателей. Мост может соединять сети разных топологий, но работающие под управлением однотипных сетевых операционных систем. Мосты бывают локальными и удаленными. Локальные мосты соединяют сети, расположенные на ограниченной территории в пределах уже существующей системы. Удаленные мосты «прокладываются» между разне­сенными территориально сетями с помощью внешних каналов связи и модемов.

Маршрутизаторы (router) выполняют свои функции на транспортном уровне протоколов модели OSI и обеспечивают соединение логически не связанных сетей (имеющих одинаковые протоколы на сеансовом и выше уровнях OSI); они анализируют сообщение, определяют его дальнейший наилучший путь, выпол­няют его некоторое протокольное преобразование для согласования и передачи в другую сеть, создают нужный логический канал и передают сообщение по назна­чению. Маршрутизаторы предоставляют достаточно сложный уровень сервиса: они могут, например, соединять сети с разными методами доступа; могут пере­распределять нагрузки в линиях связи, направляя сообщения в обход наиболее загруженных линий и т. д.

Шлюзы (gateway) — устройства, позволяющие объединить вычислительные сети, использующие различные протоколы OSI на всех ее уровнях; они выполняют протокольное преобразование для всех семи уровней управления модели OSI. Кроме функций маршрутизаторов они выполняют еще и преобразование фор­мата информационных пакетов и их перекодирование, что особенно важно при объединении неоднородных сетей.

Мосты, маршрутизаторы и шлюзы в локальной вычислительной сети — это, как правило, выделенные компьютеры со специальным программным обеспечением и дополнительной связной аппаратурой.

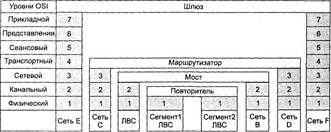

Использование устройств межсетевого интерфейса по уровням управления по­казано на рис. 12.2.

Рис. 2. Использование устройств межсетевого интерфейса
