Состояниям. [2] с. 402-421





Расчета конструкции многоэтажных зданий по предельным

Несущих конструкций. Нагрузки и воздействия. Особенности

Последовательность проектирования. Выбор материала

Проектирование несущих стальных конструкций мно­гоэтажного здания ведется в определенной последова­тельности:

выбор конструктивной системы здания и материала несущих конструкций, определение нагрузок и воздейст­вий;

компоновка конструктивной системы, выбор типов се- чений, заводских и монтажных соединений и узлов;

выбор расчетных схем, определение внутренних уси­лий в системе и ее перемещений;

подбор сечений, проверка прочности, устойчивости, жесткости элементов и системы в целом;

конструирование и расчет соединений и узлов;

разработка чертежей (планы, разрезы, узлы конструкций на стадии КМ, монтажныe схемы и деталировка отправочных элементов на стадии КМД).

Нормативная нагрузка от веса несущих конструкций из стали ВСт3, выражаемая в кН/м2 площади перекры­тий, определяется по формуле:

g = 0,1 + 0,03 [q + k(H/L) wo] (1 + 0,0lН), (1)

Для несущих конструкций из стали марки ВСт3 с расчетным сопротивлением R и более прочной стали R нагрузка от их веса определяется соотношением:

g* = αg + (1 - α) g (0,3 +0,7 R/ R), (2)

Согласно СНиП расчетное значение средней (статически действующей) составляющей ветровой нагрузки, кН/м2, определяется по формуле:

(3)

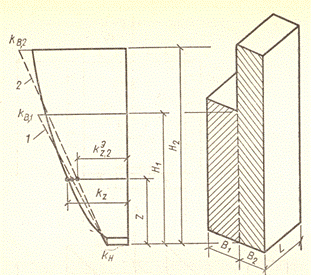

Рис. 1. Нормативная (сплошная линия) и эквивалентные (1 и 2) эпюры коэффициента kz.

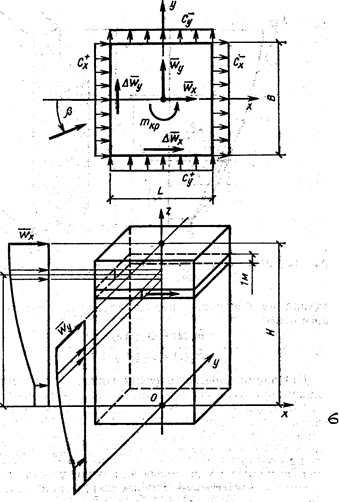

Рис. 2. Схема ветровой нагрузки на здание

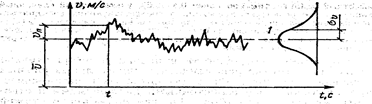

Рис. 3. Изменение мгновенных значений ветра во времени. 1-плотность распределения пульсаций ветра.



Рис. 4. Перекос ячеек в плоскости связевой системы от горизонтальной нагрузки

Задание на СРС

1. Краткий обзор строительства многоэтажных зданий. [2] с. 389-390. Коллоквиум.

2. Письменный ответ на вопросы по АРМ [2] с. 402-421.

Задание на СРСП

1. Определение нагрузок и воздействии на каркас многоэтажного здания. РГР (2-3 с.) [2] с. 405-416.

Контрольные вопросы
