Система ППД с заводнением

I Законтурное заводнение.

Условия применения:

1. высокие коллекторские свойства: гидропроводность, пьезопроводность, подвижность.

2. малая вязкость нефти в пластовых условиях.

3. отсутствие тектонических разрушений.

4. высокая гидродинамическая связь между нефтяной и законтурной частями залежи.

5. ширина залежи не более 4-5 км.

6. дефицит пластового давления.

Параметры:

ω = 1 ÷ 1/5 и <

ω_р = 0,1 ÷ 0,3

II Приконтурное заводнение.

- нагнетательные скважины

- добывающие скважины

Условия применения:

1. высокие коллекторские свойства: гидропроводность, пьезопроводность, подвижность.

2. малая вязкость нефти в пластовых условиях.

3. отсутствие тектонических разрушений.

4. высокая гидродинамическая связь между нефтяной и законтурной частями залежи.

5. ширина залежи не более 4-5 км.

6. ослаблена гидродинамическая связь законтурной и внутриконтурной частями.

Параметры:

ω = 1 ÷ 1/5 и <

ω_р = 0,1 ÷ 0,3

Количество рядов: n_р.доб. - max 5.

III Внутриконтурное заводнение

а) Осевое заводнение.

Условия применения:

1. ширина залежи 4-5 км.

2. овальная форма залежи.

3. ухудшенные коллекторские и фильтрационные свойства пласта.

4. малая вязкость нефти

Параметры:

ω = 1 ÷ 1/5 и <

ω_р = 0,1 ÷ 0,3

б) Центральное заводнение.

Условия применения:

1. небольшие размеры залежи (1 - 3 км.).

2. ухудшенные коллекторские свойства.

3. сравнительно однородное строение.

4. малая вязкость нефти.

n_нагн. = 3 ÷ 7 скважин

в) Кольцевое заводнение.

Условия применения:

1. небольшие размеры залежи (1 - 3 км.).

2. ухудшенные коллекторские свойства.

3. сравнительно однородное строение.

4. малая вязкость нефти.

5. большие размеры залежи.

R_кольца = 0,4R_залежи

г) Блочное заводнение (разрезание на блоки).

Условия применения:

1. значительные размеры залежи.

2. высокая геологическая неоднородность.

3. низкие коллекторские и фильтрационные свойства пласта.

n_р = 3 или 5.

Преимущества:

1. в разработку можно вводить с опережением любые блоки залежей, особенно те которые содержат большие запасы нефти и характеризуются высокими дебетами скважин.

2. позволяет наиболее эффективно регулировать и контролировать разработку.

ω⁽³⁾ ≈ 1/3 (при 3-х рядном расположении)

ω⁽⁵⁾ ≈ 1/5 (при 5-и рядном расположении)

ω_р > 0,3

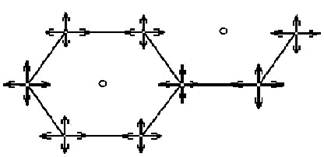

д) Площадное заводнение.

Условия применения:

1. значительная толщина пласта.

2. высокая неоднородность.

3. высокая вязкость нефти.

4. низкие фильтрационные характеристики пласта.

ü линейное заводнение

ω ≈ 1

ü 4х точечное заводнение

ω ≈ 1

ü 5ти точечное заводнение

ω ≈ 1

ü 7ми точечное заводнение

ω ≈ 2

ü 9ти точечное заводнение

ω ≈ 3

е) Избирательное заводнение.

Условия применения:

1. значительная неоднородность пласта.

2. линзовидное строение и значительная прерывистость.

3. резкое изменение коллекторских свойств.

4. изменение фильтрационных параметров пласта.

5. резкое изменение эффективности мощности пласта.

6. значительная расчлененность.

ж) Очаговое заводнение.

Условия применения:

1. выклинивание коллектора.

2. значительная прерывистость пласта.

3. резкое изменение коллекторских свойств пласта.

4. наличие тектонических нарушений.

з) Барьерное заводнение.

Условия применения:

при наличии газовой шапки.

Прорабатываемые вопросы при внедрении ППД:

1. Определение местоположения нагнетательных скважин.

2. Определение суммарного объема закачиваемой воды.

3. Рассчитывают число нагнетательных скважин.

4. Устанавливают основные требования к закачиваемой воде.

5. Выбирают варианты водоснабжения для системы ППД.
