Условные обозначения шлицевых прямобочных соединений

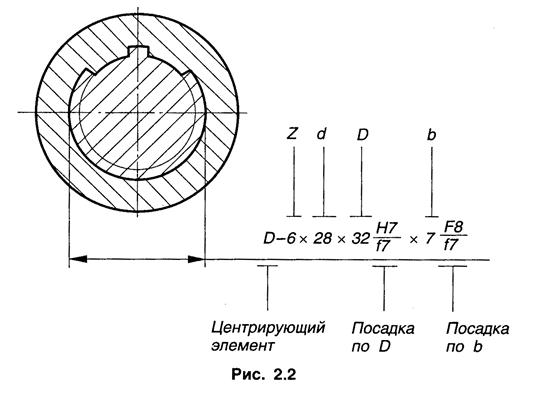

Пример обозначения шлицевого соединения с центрированием по D показан на рис. 2.2. Пример обозначения подвижного шлицевого соединения с центрированием по D:
Для соединения D – 8 x 36 x 40
x 7
;
Для отверстия этого соединения D – 8 x 36 x 40 H7 x 7 F8;
Для вала D – 8 x 36 x 40 f7 x 7 f7.
Пример обозначения подвижного шлицевого соединения с центрированием по
:
для соединения
для отверстия этого соединения
для вала
Пример обозначения подвижного шлицевого соединения с центрированием по
:
для соединения
для отверстия этого соединения
для вала
