Примеры обозначения





Условные обозначения шлицевых эвольвентных соединений

Обозначения шлицевых эвольвентных соединений должны содержать номинальный диаметр,модуль,обозначение посадки(полей допусков вала и отверстия) и номер стандарта.



При центрировании по боковым поверхностям зубьев.;;

Посадка по боковым поверхностям

соединение

вал

отверстие

При центриировании по наружному диаметру. ;;посадка по центрирующему диаметру и по боковым поверхностям :

Cоединение

Вал

Отверстие

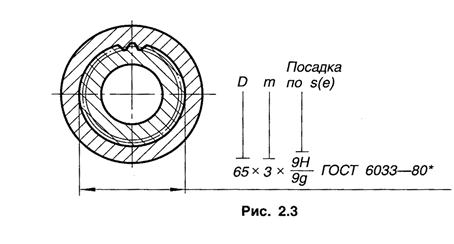

Пример условного обозначения показан на рис.2.3.
