Микросварка




________________________________________________________________________________

К микросварке прибегают при проволочном и ленточном монтаже. Ввиду малых толщин соединяемых элементов (порядка 1,5мкм для площадки и несколько десятков мкм для перемычки) сварка должна выполняться без расплавления соединяемых элементов. Таким образом, все разновидности микросварки представляют собой сварку давлением. В этом случае прочность соединения обеспечивается электронным взаимодействием соединяемых поверхностей и взаимной диффузией материалов в твердой фазе, что, в свою очередь, требует применения пластичных материалов и обеспечения плотного контакта на достаточно большой площади. Так как необходимую площадь контакта можно получить лишь за счет пластической деформации перемычки, к материалу последней предъявляются требования пластичности. Для облегчения пластического течения материала, а также для ускорения взаимной диффузии, во всех видах микросварки предусматривается нагрев зоны соединения до температуры ниже эвтектической (во избежание расплавления).

Таким образом, все виды микросварки характеризуются температурой в зоне соединения 300-800°C и удельным давлением инструмента 100-200 Н/мм2.

В производстве нашли применение следующие разновидности микросварки: термокомпрессионная сварка (ТКС); сварка косвенным импульсным нагревом (СКИН); электроконтактная односторонняя сварка (ЭКОС); ультразвуковая сварка (УЗС) (рис. 9).

Основная тенденция развития методов микросварки - локализация тепла в зоне соединения и уменьшение теплового воздействия на изделие в целом, что позволяет повысить температуру сварки и применять для перемычек менее пластичные материалы (например, медь). Способ нагрева зоны соединения находит свое отражение в конструкции сварочного инструмента, схематически представленного на рис. 8. Независимо от вида микросварки в случае проволочного монтажа инструмент должен быть снабжен "капилляром" для направления проволоки под рабочую часть инструмента (на рис. 8 показан только для ТКС).

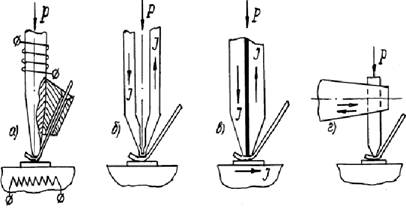

Рис. 9. Виды микросварки: а) ТКС; б) СКИН; в) ЭКОС; г) УЗС.

При ТКС (рис. 9,а) нагреву подвергают все изделие или инструмент (или то и другое), обеспечивая температуру порядка 400°C.

В случае СКИН (рис. 9,б) разогрев зоны соединения осуществляется только в момент сварки. Это достигается V-образной конструкцией инструмента, через который пропускается амплитудно-модулированный импульс тока с несущей частотой 0,5-1,5кГц. В результате температуру в зоне сварки можно повысить до 650°C.

Инструмент для ЭКОС (рис. 9,в) состоит из двух частей, разделенных изолирующей термостойкой прокладкой, которые являются составной частью электрической цепи. Последняя замыкается лишь при контакте с перемычкой. Таким образом, импульс тока проходит через свариваемый участок перемычки, причем тепло выделяется в зоне контакта. Температура в зоне сварки может быть повышена до 800°C, что дает возможность применять медные перемычки.

Ультразвуковая сварка может выполняться без специально организованного нагрева, т.к. тепло, необходимое для повышения пластичности, выделяется в результате трения перемычки о площадку. Сварочный инструмент жестко закрепляется в концентраторе магнитострикционной головки (рис. 9,г) и вместе с ним совершает продольные колебательные движения, "втирая" перемычку в площадку. Частота ультразвуковых колебаний выбирается в пределах 20-60кГц, а амплитуда - 0,5-2мкм.
