Бодиплетизмография

Бодиплетизмография — метод исследования функции внешнего дыхания путем сопоставления показателей спирографии с показателями механического колебания грудной клетки во время дыхательного цикла (см. рис. 7). Метод базируется на использовании закона Бойля, который описывает постоянство соотношения давления (Р) и объема (V) газа в случае неизменной (постоянной) температуры:

P_lV₁ = P₂V₂,

где Р₁ — начальное давление газа; V₁ — начальный объем газа; Р₂ — давление после изменения объема газа; V₂ — объем после изменения давления газа.

ПРИМЕЧАНИЕ:

Бодиплетизмография позволяет определять все объемы и емкости легких, в том числе те, которые не определяются спирографией. К последним относятся: остаточный объем легких (ООЛ) — объем воздуха (в среднем — 1000—1500 мл), остающийся в легких после максимально глубокого выдоха; функциональная остаточная емкость (ФОЕ) — объем воздуха, остающийся в легких после спокойного выдоха. Определив указанные показатели, можно рассчитать общую емкость легких (ОЕЛ), представляющую собой сумму ЖЕЛ и ООЛ.

Этим же методом определяют такие показатели, как общее и специфическое эффективное бронхиальное сопротивление, необходимые для характеристики бронхиальной обструкции.

В отличие от предыдущих методов исследования легочной вентиляции, результаты бодиплетизмографии не связаны с волевым усилием пациента и являются наиболее объективными.

Рис. 7. Схематическое изображение техники проведения бодиплатизмографии

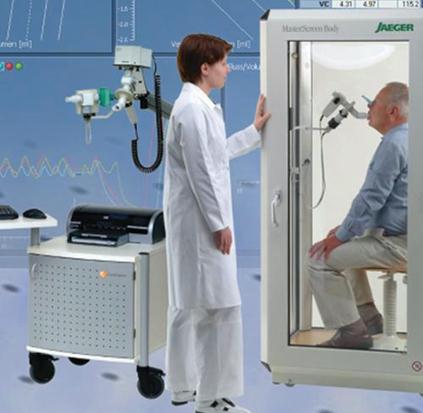

Методика исследования (рис. 7). Пациента усаживают в специальную закрытую герметическую кабину с постоянным объемом воздуха. Он дышит через мундштук, соединенный с открытой в атмосферу дыхательной трубкой. Открытие и закрытие дыхательной трубки производится автоматически с помощью электронного устройства. Во время исследования вдыхаемый и выдыхаемый поток воздуха пациента измеряют с помощью спирографа. Движение грудной клетки во время дыхания вызывает изменение давления воздуха в кабине, которое фиксируется специальным сенсором давления. Пациент спокойно дышит. При этом измеряется сопротивление дыхательных путей. В конце одного из выдохов на уровне ФОЕ дыхание пациента кратковременно прерывается путем перекрытия дыхательной трубки специальной заглушкой, после чего пациент делает несколько волевых попыток вдохов и выдохов при закрытой дыхательной трубке. При этом воздух (газ), содержащийся в легких пациента, на выдохе сжимается, а на вдохе разрежается. В это время производятся измерения давления воздуха в ротовой полости (эквивалент альвеолярного давления) и внутри грудного объема газа (отображение колебаний давления в герметической кабине). В соответствии с вышеупомянутым законом Бойля, проводится вычисление функциональной остаточной емкости легких, других объемов и емкостей легких, а также показателей бронхиального сопротивления.

Плетизмография всего тела (ПВТ) осуществляется при помещении обследуемого в герметичную камеру специального плетизмографа. Изучение функции внешнего дыхания с помощью ПВТ основано на регистрации дыхательных колебаний объема грудной клетки при одновременном соединении дыхательных путей обследуемого через воздуховод с датчиками для регистрации скорости потока воздуха — пневмотахограммы (см. Пневмотахография) и давления в полости рта. Введение в пищевод обследуемого катетера с баллоном позволяет регистрировать внутрипищеводное давление, условно приравниваемое к внутриплевральному. Помимо таких параметров дыхания, как дыхательный объем, резервы входа и выхода, максимальная скорость форсированного выдоха и др., которые определяют также методами спирографии и пневмотахометрии, с помощью ПВТ можно получить параметры, позволяющие оценить механику дыхания: растяжимость легких и сопротивление дыхательных путей воздушному потоку (R). Последнее определяется по формуле:

,

где Ратм — атмосферное давление (см вод. ст.); РА — внутриальвеолярное давление (см вод. ст). F — скорость воздушного потока (л/с).

Одновременная регистрация пневмотахограммы (изменений F) и давления в камере плетизмографа, отражающего РА, позволяет при известном Р, определить R при спокойном дыхании в любой фазе дыхательного цикла — на выдохе и на вдохе.

Растяжимость (податливость) легких, уменьшающаяся при уплотнении легочной ткани, характеризуется отношением прироста объема газа в легких к приросту транспульмонального давления, определение которого сопряжено с дополнительным измерением внутрипищеводного давления. Современные приборы для ПВТ имеют специальные устройства для регистрации петли «давление — объем» в процессе дыхательного цикла, что позволяет определять растяжимость легких и величину общего неэластического сопротивления.

Измерение минутного объема кровообращения (МОК) с помощью ПВТ основано на регистрации снижения давления газа (закиси азота) в камере плетизмографа при растворении его в крови обследуемого. Исследование проводят в герметичной камере, заполненной смесью, содержащей 80% закиси азота и 20% кислорода. Специальным газоанализатором определяют относительное содержание (j) закиси азота в альвеолярной газовой смеси. Зная коэффициент растворимости закиси азота в крови (0,47) и установив количество ее поглощения за минуту (z) по снижению давления в плетизмографе, МОК (л/мин) определяют по формуле:

МОК= .

Для измерения МОК необходим специальный плетизмограф, обеспечивающий в камере автоматическое замещение поглощенного объема закиси азота эквивалентным объемом воздуха для поддержания в ней постоянного давления.

Применение ПВТ в клинике из-за сложной конструкции и высокой стоимости специальных плетизмографов ограничено; в основном ее используют для научных исследований.
