ФП при разрушении промежуточного закрепления.

Возможные варианты падения.

1.Что же такое фактор падения?

Фактором падения называется отношение глубины падения (Н) к длине веревки (L), которая это падение останавливает:

f = H/L.



От этого отношения зависит нагрузка на страховочную цепь при удержании веревкой падающего тела.

Разберемся, почему это так.

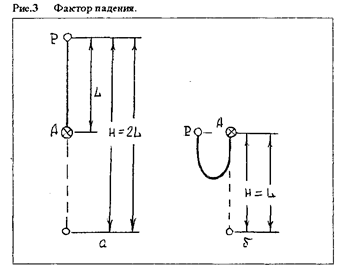

Предположим, что мы подняли тело весом P на 2 метра над точкой закрепления веревки А (Рис. 1 а).





Если тело отпустить, то до того момента как веревка начнет растягиваться, глубина его падения (Н), будет равна 4 метрам, то есть двум длинам L веревки.

В этом случае фактор падения равен:

f = H/L = 4/2 = 2.



2. Для чего он необходим?



На падающее тело действуют пиковые нагрузки – рывки. В конечном итоге нас интересует конечная величина рывка (пиковая динамическая нагрузка), то есть его сила. Именно сила бьёт по верёвке, снаряжению и нашему организму при остановке падения, вызывая в них напряжения, и в итоге либо щадит, либо ломает и калечит.

Но сила, напряжения, - это не те величины, которых мы можем измерить, находясь на верёвке на отвесе. Ни измерить, ни определить как-либо иначе их величину не удастся – не чем. А вот оценить – примерно, но с достаточной для практических целей точностью, представить порядок – можно. Если понять что же влияет на величину ударной нагрузки при остановке падения. Для этого и необходимо такое понятие, как фактор рывка.

Если нагрузки не превысят прочности оплётки верёвок, значит, верёвка останется целой и невредимой. При этом нагрузки в страховочной цепи в среднем не будут больше 500 – 600 кГ – именно такова конструктивно заложенная прочность оплётки большинства современных верёвок.

Единственно, чем мы располагаем для такой оценки – это сама навеска верёвки, её конфигурация в совокупности с остальным снаряжением, составляющим страховочную цепь при остановке падения.

Ни на одну из характеристик ( прочность снаряжения, его способность к деформации, энергоёмкость ) м ы никак не можем влиять в ходе работы – единственное, что мы можем, это правильно выбрать снаряжение на этапе подготовки.



На величину и скорость приложения динамической нагрузки при остановке возможного падения мы можем влиять с помощью фактора падения, который непосредственно закладывается на отвесе при навешивании верёвки и зависит от наших действий: способности грамотно выполнить навеску. А главное, фактор падения легко поддаётся простейшей визуальной оценке – единственный из всех характеристик.

При прочих равных условиях именно ФП является той величиной, с помощью которой мы заранее задаём и определяем энергию своего возможного падения, и его величина всецело зависит от наших действий.



3. Что он показывает?

Рассмотрим рисунок 1 а. Что показывает формула?

Эта цифра означает, что при удержании падающего тела на каждый метр веревки приходится энергия, равная энергии сво­бодного падения данного тела с высоты 2 м.

То есть (предположив вес падающего равным 80 кГ):

80 кГ веса падающего, помноженные на 4 м глубины падения дадут:

80 кГ х 4 м = 320 кГм энергии падения.

320 кГм энергии падения, распределенной на 2 м дли­ны имеющейся в распоряжении веревки:

320 кГм : 2 м = 160 кГм/м.

Это означает, что каждый метр веревки за счет своей деформации должен поглотить (амортизировать) 160 кГм энергии падения.



Рассмотрим иной вариант , подняв тело Р на 20 м над точкой закрепления.

В этом случае понадобится веревка длиной 20 м, а глубина свободного падения возрастает до 40 м.

Фактор же падения в этом случае не изменится:

f= 40/20 = 2

Не изменится и энергия, приходящаяся на каждый метр ве­ревки.

80 кГ х 40 м глубины падения = 3200 кГм энергии!

Однако 3200 кГм : 20 м длины веревки = 160 кГм/м.

Все те же 160 кГм, которые предстоит самортизировать каждому метру веревки!

Это значит, что величина нагрузки - рывка, приходящегося на веревку, останется со­вершенно такой же, как и при падении на глубину 4 м.



Фактор падения остался одним и тем же, и нагрузки при удержании рывка не изменились, хоть полет был в десятки раз больше.

Иными словами фактор падения определяет так называемую ОТНОСИТЕЛЬНУЮ глубину падения, то есть, сколько метров свободного падения приходится на каждый метр веревки, уча­ствующей в удержании данного падения.

Энергия падения распределяется в одинаковой степени на каждый метр веревки, и каждый ее метр испытывают одинаковое элементарное относительное удлинение.

Поэтому и величина МДН (максимальной динамической нагрузки) для данной верев­ки будет одинаковой как при падении на 2 метра, так и на 10 метров.

То есть при равных остальных услови­ях (масса тела, динамические качества веревки и пр.), величина максимальной динамической нагрузки, возникающей в момент остановки и зависания на веревке па­дающего тела не зависит от абсолютной глубины падения, а зависит только от его фактора.

Следовательно, способность каждой конкретной веревки поглощать энер­гию будет тем больше, чем больше будет ее длина.



Во втором примере (Рис. 1 б) глубина свободного падения равна длине веревки, то есть срыв произошел от точки закрепления веревки.



При таком раскладе фактор падения будет равен:

f =2/2 = 1.



В этом случае нагрузка на страховочную цепь и главную ее составляющую - веревку, будет значительно меньше, так как каждый ее метр будет амортизировать энергию падения того же тела, но с высоты всего 1метр:

80 кГ веса х 2 м глубины падения = 160 кГм энергии;

160 кГм : 2 метра веревки = 80 кГм/м на каждый метр веревки.

Чем меньше окажется фактор падения, тем меньше будет величина ди­намического рывка и наоборот.
