Приточно-вытяжная вентиляция

Система приточно-вытяжной вентиляции основывается на создании двух встречных потоков. Такая система может быть создана либо на основе независимых подсистем притока и вытяжки воздуха - с собственными вентиляторами, фильтрами и т.д., либо на основе одной соответствующей установки, работающей как на приток, так и на вытяжку. Схема приточно-вытяжной системы вентиляции показана на рис.3.

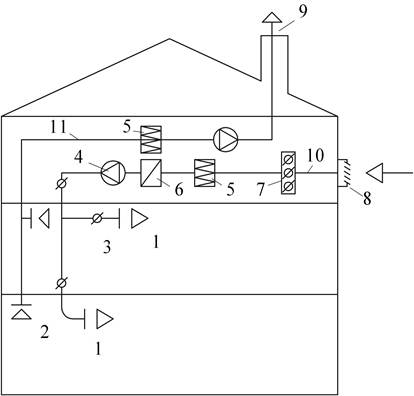

Рис. 3. Система приточно-вытяжной вентиляции: 1 – воздухораспределители; 2 - воздухоприемные устройства (решетки); 3 – заслонки; 4 – вентилятор (приточный, вытяжной); 5 – фильтр; 6 – воздухонагреватель; 7 – воздушный клапан; 8 – наружная решетка; 9 – зонт вытяжной; 10 – приточный воздуховод; 11 – вытяжной воздуховод

Удобство таких систем не только в облегчении установки и монтажа, но и в эксплуатации, а также в дополнительных свойствах таких систем. Одним из таких свойств является рекуперация тепла - процесс, при котором происходит частичное повышение температуры приточного воздуха за счет тепла вытягиваемого воздуха. При этом энергия затрачивается только на организацию воздухопотоков, т.е. не расходуется на нагрев поступающего воздуха. Нагрев поступающего воздуха за счет рекуперации может дополняться электрическим или водяным нагревателем. Приточно-вытяжная вентиляция обеспечивает принудительную замену воздуха в помещении; производит необходимую обработку воздуха (нагрев, очищение); некоторые системы предусматривают и увлажнение воздуха в определенных пределах.
