Этапы проектирования ИС с применением UML

Лекция 8.

UML обеспечивает поддержку всех этапов жизненного цикла ИС и предоставляет для этих целей ряд графических средств – диаграмм.

На этапе создания концептуальной модели для описания бизнес-деятельности используются модели бизнес-прецедентов и диаграммы видов деятельности, для описания бизнес-объектов – модели бизнес-объектов и диаграммы последовательностей.

На этапе создания логической модели ИС описание требований к системе задается в виде модели и описания системных прецедентов, а предварительное проектирование осуществляется с использованием диаграмм классов, диаграмм последовательностей и диаграмм состояний.

На этапе создания физической модели детальное проектирование выполняется с использованием диаграмм классов, диаграмм компонентов, диаграмм развертывания.

Ниже приводятся определения и описывается назначение перечисленных диаграмм и моделей применительно к задачам проектирования ИС (в скобках приведены альтернативные названия диаграмм, использующиеся в современной литературе).

Диаграммы прецедентов (диаграммы вариантов использования, use case diagrams) – это обобщенная модель функционирования системы в окружающей среде.

Диаграммы видов деятельности (диаграммы деятельностей, activity diagrams) – модель бизнес-процесса или поведения системы в рамках прецедента.

Диаграммы взаимодействия (interaction diagrams) – модель процесса обмена сообщениями между объектами, представляется в виде диаграмм последовательностей (sequence diagrams) или кооперативных диаграмм (collaboration diagrams).

Диаграммы состояний (statechart diagrams) – модель динамического поведения системы и ее компонентов при переходе из одного состояния в другое.

Диаграммы классов (class diagrams) – логическая модель базовой структуры системы, отражает статическую структуру системы и связи между ее элементами.

Диаграммы базы данных (database diagrams) — модель структуры базы данных, отображает таблицы, столбцы, ограничения и т.п.

Диаграммы компонентов (component diagrams) – модель иерархии подсистем, отражает физическое размещение баз данных, приложений и интерфейсов ИС.

Диаграммы развертывания (диаграммы размещения, deployment diagrams) – модель физической архитектуры системы, отображает аппаратную конфигурацию ИС.

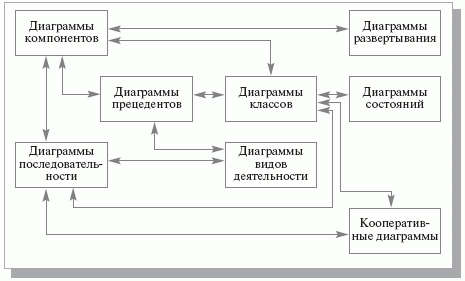

На рис. 8.1 показаны отношения между различными видами диаграмм UML. Указатели стрелок можно интерпретировать как отношение "является источником входных данных для..." (например, диаграмма прецедентов является источником данных для диаграмм видов деятельности и последовательности). Приведенная схема является наглядной иллюстрацией итеративного характера разработки моделей с использованием UML.

Рис. 8.1. Взаимосвязи между диаграммами UML

Ниже приводятся описания последовательных этапов проектирования ИС с использованием UML.
