Проектирование физической реализации системы

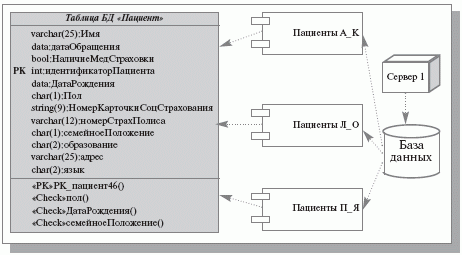

На этом этапе проектирования модели баз данных и приложений дополняются обозначениями их размещения на технических средствах разрабатываемой системы. На рис. 8.15 приведено изображение разделения таблицы " пациент " на три экстента (<<Tablespace>>) в соответствии с первой буквой фамилии пациента.

Рис. 8.15. Экстенты таблицы "Пациент"

Основными понятиями UML, которые используются на данном этапе, являются следующие:

· компонент – самостоятельный физический модуль системы;

· зависимость – связь между двумя элементами, при которой изменения в одном элементе вызывают изменения другого элемента;

· устройство – узел, не обрабатывающий данные;

· процессор – узел, выполняющий обработку данных;

· соединение – связь между устройствами и процессорами.

Диаграммы развертывания позволяют отобразить на единой схеме различные компоненты системы (программные и информационные) и их распределение по комплексу технических средств (рис. 8.16).

Рис. 8.16. Фрагмент диаграммы развертывания ИС

Таким образом, при проектировании сложной ИС она разделяется на части, и каждая из них затем исследуется и создается отдельно. В настоящее время используются два различных способа такого разбиения ИС на подсистемы: структурное (или функциональное) разбиение и объектная (компонентная) декомпозиция.

С позиций проектирования ИС суть функционального разбиения может быть выражена известной формулой: " Программа = Данные + Алгоритмы ". При функциональной декомпозиции программной системы ее структура описывается блок-схемами, узлы которых представляют собой "обрабатывающие центры" (функции), а связи между узлами описывают движение данных.

При объектном разбиении в системе выделяются "активные сущности" – объекты (или компоненты), которые взаимодействуют друг с другом, обмениваясь сообщениями и выполняя соответствующие функции (методы) объекта.

Если при проектировании ИС разбивается на объекты, то для ее визуального моделирования следует использовать UML. Если в основу проектирования положена функциональная декомпозиция ИС, то UML не нужен и следует использовать рассмотренные ранее структурные нотации.

В то же время, при выборе подхода к разработке ИС следует учитывать, что визуальные модели все более широко используются в существующих технологиях управления проектированием систем, сложность, масштабы и функциональность которых постоянно возрастают. Они хорошо приспособлены для решения таких часто возникающих при создании систем задач как: физическое перераспределение вычислений и данных, обеспечение параллелизма вычислений, репликация БД, обеспечение безопасности доступа к ИС, оптимизация балансировки нагрузки ИС, устойчивость к сбоям и т.п. Визуализированные средствами UML модели ИС позволяют наладить плодотворное взаимодействие между заказчиками, пользователями и командой разработчиков. Они обеспечивают ясность представления выбранных архитектурных решений и позволяют понять разрабатываемую систему во всей ее полноте.
