JK – триггер





Лекция 11

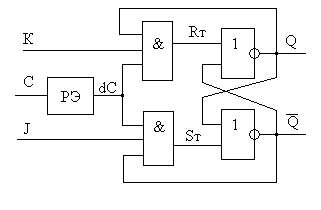

Триггер имеющий два управляющих входа J и K, аналогичных входам S и R RS – триггера, но отличающихся тем, что при единичных состояниях на обоих входах выходы триггера инвертируются. Выпускаются в основном триггеры синхронного типа. Таблица истинности для триггера, функций возбуждения RS – триггера, управляемого высокими уровнями сигналов R, S, матрица Карно для Q+ и соответствующие логические функции представлены ниже

Q+ dC J K Q
х х х х х х x x x x





, , .

, .

Такой триггер очень критичен к длительности импульса dC , т.к при высоких уровнях входных сигналов J, K, dC в нем будут возникать высокочастотные колебания.

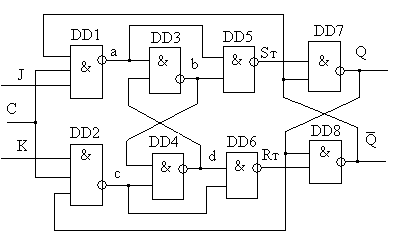

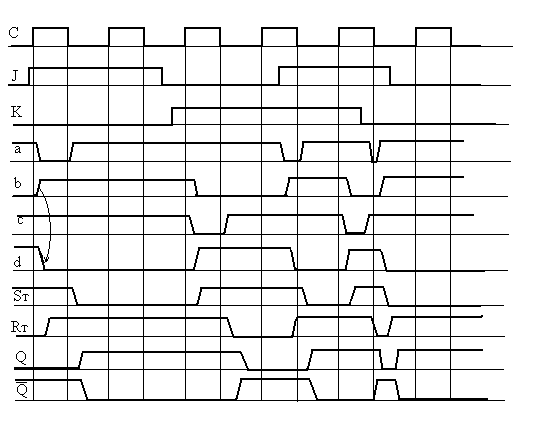

Этот эффект исключается усложнением схемы триггера. Ниже приведена схема триггера изменяющего состояние при переходе тактового сигнала с единицы в ноль (по заднему фронту) при условии, что на интервале dC=1 входы J, K постоянны. Изменение уровня входа приводит к соответствующему изменению состояния (см. временную диаграмму).

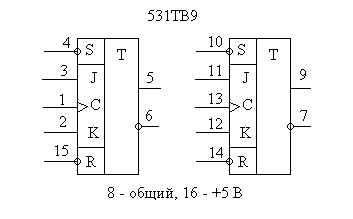

На функциональных и электрических принципиальных схемах тактируемые JK - триггеры обозначаются как



Преобразование триггеров




Использование одного триггера в качестве других типов достигается путем комбинирования их входов. Проще всего преобразуется JK – триггер:
