Динамическое ЗУ (DRAM)
|
|
|
|

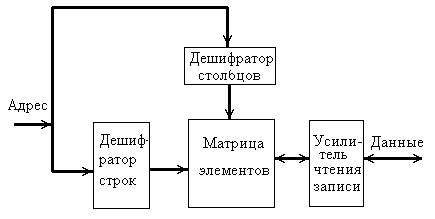

Запоминающим элементом является конденсатор, подключенный к шине данных через полевой транзистор. При записи или считывании информации на шине «разрешение операции» должен быть установлен высокий уровень. Если записывается логическая единица, ток через VT1 заряжает конденсатор, а при ее считывании происходит разряд конденсатора. В силу ненулевых токов утечки конденсатор изменяет свой заряд и в процессе хранения информации. Для поддержания уровня напряжения на конденсаторе необходимо постоянно восстанавливать его заряд (регенерировать). Процесс регенерации обычно совмещают схемно с операцией считывания путем некоторого усложнения схемы. Для ускорения процесса регенерацию производят не по одному элементу, а построчно или по столбцам, поскольку адресация ячеек памяти осуществляется с помощью дешифраторов строк и столбцов. Если регенерация выполняется по всем строкам одновременно, то в процессе регенерации необходимо перебирать адреса столбцов.
Для ЗУ небольшой емкости, подаваемый на вход ИС адрес внутри ИС разделяется на две части, идущие на соответствующий дешифратор. Для ЗУ с большой емкостью адреса строк и столбцов подаются по одним и тем же выводам последовательно. В этом случае внутри схемы на адресных шинах установлены регистры. Выводы данных могут быть как совмещены для входа/выхода, так и разделены. Примером одноразрядной ИС с совмещенными выводами адреса строк и столбцов может быть ИС 565РУ5, емкостью 64К X 1 бит. Входы RAS, GAS служат для подачи импульсов записи адресов строк (Row address select) и столбцов (Column address select). Запись производится по спаду импульса. Время сохранения данных без регенерации 1...2 мс.
Помимо приведенных используются также регистровые или сверхоперативные ЗУ для хранения оперативной информации в микропроцессорных устройствах (МПУ).
Стековые ЗУ с организацией процессов записи, считывания по принципу «первым зашел, последним вышел», используемые для организации прерываний в МПУ
ЗУ типа «пожарная цепочка» с организацией процессов «первым зашел, первым вышел», работающие как цифровые линии задержки.
|
|
|
|
|
