Противопожарное оборудование

Резервуары являются объектом повышенной пожарной опасности, поэтому они в обязательном порядке оснащаются противопожарным оборудованием: огневыми предохранителями, средствами пожаротушения и охлаждения.

В тех случаях, когда огневые предохранители не встроены в корпус клапанов, они устанавливаются между клапаном и монтажным патрубком резервуара. Принцип действия огневых предохранителей основан на том, что пламя или искра не способны проникнуть внутрь резервуара через отверстия малого сечения в условиях интенсивного теплоотвода. Конструктивно огневой предохранитель (рис. 3.11) представляет собой стальной корпус 3 с фланцами 1, внутри которого в кожухе 6 помещена круглая кассета 5, состоящая из свитых в спираль гофрированной и плоской лент из алюминиевой фольги, образующих множество параллельных каналов малого сечения.

В случае возникновения пожара тушение горящего в резервуарах нефтепродукта производят пеной, изолирующей поверхность горючей жидкости от кислорода воздуха. Для подачи пены в резервуары используются пеносливные камеры (химическая пена) или пеногенераторы типа ГВПС (воздушно-механическая пена), монтируемые в верхнем поясе резервуаров.

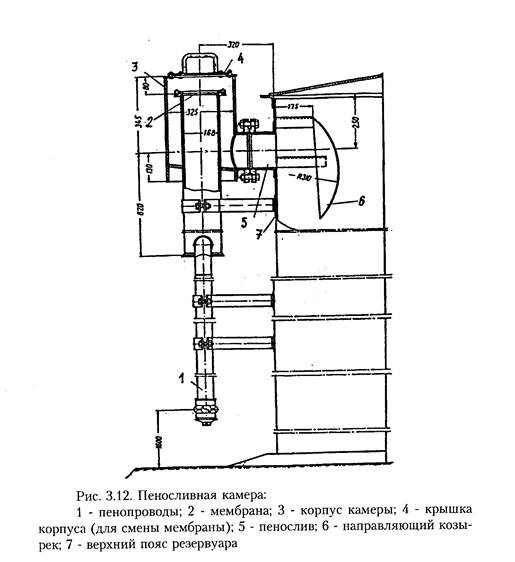

Пеносливная камера (встречается, в основном, на существующих резервуарах малой емкости) (рис 3.12) состоит из корпуса 3 с крышкой 4 и пенопроводом 1. С помощью патрубка пеносливная камера крепится к монтажному патрубку резервуара.

Для разобщения газового пространства с атмосферой служит мембрана 2, которая разрушается при подаче пены. Мембраны делают из целлулоида или тонкого картона, пропитанного олифой.

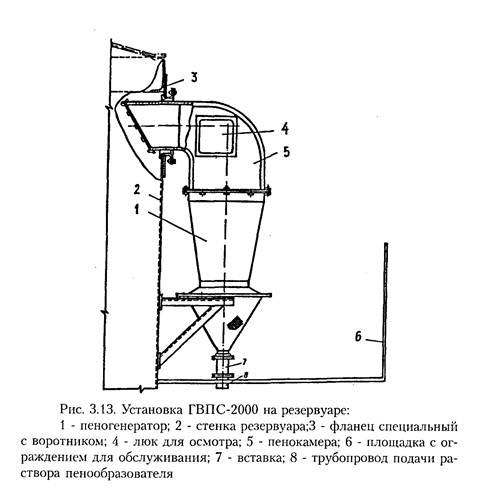

На резервуарах большой вместимости применяют установки типа ГВПС-600 и ГВПС-2000 (рис. 3.13). Они состоят из пеногенератора 1 с растворопроводом 8 и камеры 5. С помощью фланца 3 и кронштейна установка крепится к стенке резервуара 2. Для обслуживания установки предусмотрены люк 4 и площадка 6. Герметизирующая крышка предотвращает потери нефтепродукта от испарения в окружающую среду. Крепление крышки к корпусу камеры осуществляется стяжками с замками, состоящими из двух частей, спаянных сплавом с температурой плавления около 120°С. При возникновении пожара замки стяжек расплавляются, и герметизирующая крышка под действием собственного веса падает, освобождая проход пене к горящей углеводородной жидкости.

Опыт использования генераторов высокократной пены ГВПС показал, что требуемая степень кратности пены, равная 100, в реальных случаях не достигается. С учетом этого, был разработан для повышения надежности пожаротушения резервуаров со сферическим покрытием генератор пены средней кратности ГПСС-2000 с кратностью пены не менее 70.

В последнее время начинает внедряться способ подслойной подачи пены в очаг горения. Имеющийся опыт показывает, что эффективность пожаротушения указанным способом существенно выше по сравнению с верхней подачей пены. Подача пены с нижнего пояса резервуара через слой нефтепродукта требует применения новых устойчивых пенообразователей.

С целью охлаждения резервуаров в случае пожара на них по периметру устанавливают кольцевой трубопровод, служащий для подачи воды.
