Линейные измерения



1. Линейные измерения непосредственным способом



2. Линейные измерения косвенным способом

Вводная часть.

Цель линейных измерений – определение горизонтальных расстояний (проложений)

между точками местности.

Способы измерений: - непосредственный

- косвенный

Выбор способа зависит от: - условий измерения

- вида геодезических работ

- требуемой точности

I Вопрос. Линейные измерения непосредственным способом

Это способ основан на непосредственном измерении линий местности мерными линейными приборами.

К этим приборам относятся: - мерные ленты

- рулетки

- мерные проволоки

Процесс измерения длин линий состоит в последовательном откладывании мерного прибора в створе линии.

Краткая характеристика механических приборов

1.Мерные ленты.

По конструкции: штриховые, шкаловые.

Ленты землемерные (для измерения значительных длин линий (100 и более м.) с техническим классом точности)

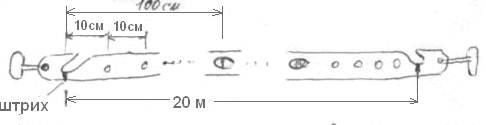

1)- ЛЗ – лента землемерная штриховая ЛЗ-20 (ЛЗ-24)

(стальная полоска l=20м. b=3см. h=0,3мм.)

-на концах ленты нанесены штрихи расстояние, между которыми определяет длину ленты



- возрастание оцифровки в метрах с обеих сторон ленты в противоположных направлениях, что позволяет при измерениях ленту располагать любым концом



шпильки металлические стержни для фиксации отложения ленты при измерении (6 или 11)





- погрешность измерения (снятие отсчёта) по ленте 1см.

- относительная погрешность измерения линии 1:1000÷1:3000

- лента ЛЗ-24 имеет аналогичные штрихи, деления, но на ней условная длина метра (1,2м.), диаметра (1,2дм.) для получения фактического результата измерения его результат умножают на коэффициент 1,2

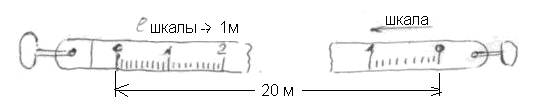

2) ЛЗ – лента землемерная шкаловая ЛЗШ-20 (ЛЗШ-24)

на концах ленты имеются шкалы с сантиметровыми и миллиметровыми делениями.

- длина ленты определяется расстоянием между нулевыми делениями шкал.



Относительная погрешность измерения линий 1:7000



3) Рулетки для измерения коротких расстояний, 1-4 класса точности

- по конструкции: - в закрытом корпусе (РЗ)

- на крестовине (РК)

- на вилке (РВ)

- по материалу изготовления: - металлические (из стали)

- тесьминные

- длины рулеток: 5, 10, 20, 30, 50м.

- на полосу рулетки нанесены сантиметровые и миллиметровые деления

- относительная погрешность измерения длин линий стальной рулеткой 1:5000 и выше.



4)Мерные проволоки – для высокоточных измерений

- материал изготовления: стальные и инварные

- длина 24,48 м; диаметр проволоки – 1,6 мм.

- на концах проволоки расположены мерные шкалы с миллиметровыми делениями.

- при измерениях проволоки закрепляются на штативах и с помощью блоков натягиваются в створе измеряемой линии.

- относительная погрешность измерений линий от 1:30 000 до 1: 1 000 000.



Измерения мерными проволоками и другими приборами могут проводиться с обычной и повышенной точностью.

Если измерения проводятся с повышенной точностью, то используют:

- динамометр – для натяжения ленты с определенным усилием (10кв)

- термометр – для измерения температуры ленты.

Подготовка мерных приборов к измерениям

Перед измерениями должна быть установлена фактическая длина используемого прибора путем сравнения с эталонным прибором.

Процесс сравнивания длины рабочего мерного прибора с образцовой мерой называется компарированием.

Возможные варианты компарирования:

- на лабораторных (стационарных) компараторах

- на полевых компараторах

- упрощенным способом

- на стационарном компараторе МИИГАиК производится эталонирование инварных проволок с точностью 1:2 500 000 для высокоточных измерений

- на полевых компараторах длиной 120 и 240 м выполняют компарирование мерных лент, рулеток, проволок для точных измерений.

- для выполнения геодезических работ при строительстве компарирование лент, рулеток проводят упрощенным способом: путем укладки и сравнения длин образцовой и рабочей ленты.

Рабочая Образцовая Поправка за

лента лента компарирование



В тех случаях, когда при линейных измерениях учитывается температура прибора во время компарирования и во время измерения, то учитывают и температурную поправку.

По окончании копмпарирования его результаты заносятся в паспорт прибора, в котором указывается уравнения мерного прибора



Измерение линий лентой

Включает три этапа (части):

- закрепление начальной и конечной точек линии

- вешение линии (закрепление створа) L > 100м.

Веха деревянный шест (l = 1,5 – 2м; = 3 – 4 см) с заостренным концом, раскрашенные через 20 см в разные цвета для лучшей видимости

- непосредственное измерение линий

Вешение линий, как правило, с использованием теодолита.

-





Измерение линий

Последовательная укладка ленты

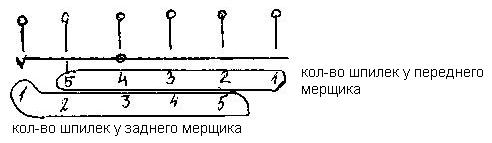

После укладки ленты 5 раз производится передача шпилек от заднего мерщика переднему.

(при 6 шпильках)

m – количество передач шпилек

n – число шпилек у заднего мерщика без передачи

q – остаток (неполное отложение ленты)

Измер. расстояние Измер. направл. m n q D ∆D ∆D допуст Dср ∆D/ Dср
А – В Прямо обратно



-

-

Пример:

-

-

1/3000 – местность ровная

1/2000 – местность слегка холмистая

1/1000 – местность холмистая





Вычисление горизонтального проложения измеряемой линии.





Поправка за компарирование

Вводится если ленты

Для всей линии

Пример Д=255,25м.

т.е.

Если со знаком «-» то со знаком «+»

Поправка за температуру.



Пример Д=255,25м.

Если то «+»

Если то «-»





Поправка за наклон линии к горизонту. ()




Пример: Д=255,25

Поправка за наклон вводится всегда со знаком «минус».





II Вопрос. Измерение расстояний косвенным способом

Измерение расстояний оптическим дальномером.

Дальномеры – это геодезические приборы для определения расстояний (горизонтальных и наклонных) косвенным способом.

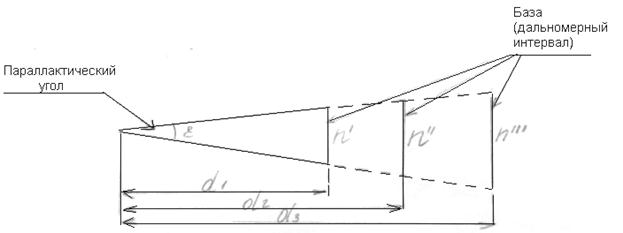

В основу определения расстояний оптическими дальномерами положено решение равнобедренного треугольника, имеющего одну короткую сторону.



если Е-const и ctgE=С, то в общем виде

Т.е. определяемое расстояние прямо пропорционально измеряемому дальномерному интервалу.

Параллактический угол Е, образуют две вспомогательные (дальномерные) нити сетки зрительной трубы.

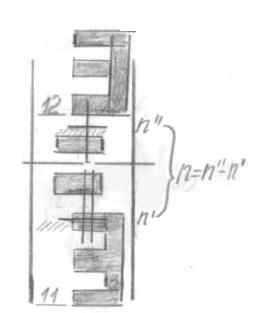

Дальномерный интервал n измеряется дальномерной рейке.

Все дальномеры с постоянным углом, в которых для отсчитывания по рейке интервала n по рейке используются, нити в поле зрения зрительной трубы называется НИТЯНЫМ ДАЛЬНОМЕРОМ.

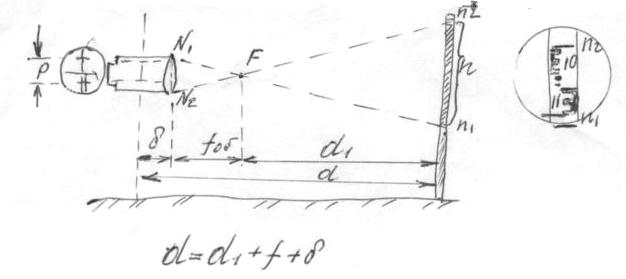

Измерение горизонтальных расстояний



Т.к. , то f = 200 мм, p = 2 мм.

Обозначим (коэффициент дальномера) К=100

Следовательно, каждому сантиметру на рейке, видимому между дальн.нитями, соответствует расстояние на м6естности 1м.

(постоянная дальномера) С=0. С ≈ 6,0 м.

Поэтому

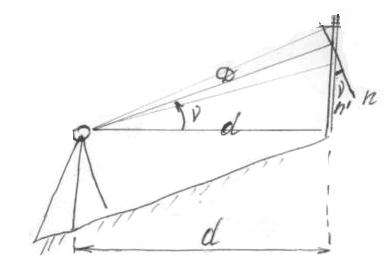

Измерение наклонных расстояний

Где

и

тогда

и



Оценка точности измерения расстояний нитяным дальномером.

На точность измерения влияют погрешности:

- снятия отсчета (основная погрешность)

- рефракция

- параллакса сетки нитей



или

Если С.К.П. отсчета mn и С.К.П. расстояние md

то

или переходя к относительным погрешностям

Практикой установлено, что если d = 100 м, то С.К.П. отсчета равна 0,25 дел. mn =0,25 мм = md = 0,25 мм.

Тогда

А с учетом рефракции и параллакса





Снятие отсчетов











Определение неприступных расстояний мерными приборами

(теодолит и рулетка)
