Цепи цепных передач называются приводными.

Цепи бывают:



1. роликовые





t – шаг цепи

Цепь состоит из наружных и внутренних звеньев. Наружное звено собрано из двух наружных пластин и валиков, запрессованных в их отверстиях. Внутреннее звено состоит из двух внутренних пластин и втулок, неподвижно закрепленных в отверстиях внутренних пластин. На втулке свободно надеты закаленные ролики. Наружные и внутренние звенья в сборе образуют цилиндр. Ролики, перекатываясь по зубьям звездочек, уменьшают их изнашивание. Роликовые цепи применяют при скоростях до 15 м /с.

2. втулочные



Втулочные цепи не имеют роликов, поэтому они дешевле и легче роликовых, но износостойкость их ниже. Втулочные цепи применяют в неответственных передачах при скоростях ≤ 1 м /с



Роликовые и втулочные цепи могут быть:



одноряднымимногорядными

Применение многорядных цепей значительно уменьшает габариты передачи в плоскости, перпендикулярным осям.

Пример обозначения приводных цепей по ГОСТ 13568-97.



ПР - 25,4 - 60 – однорядная приводная роликовая цепь с шагом 25,4 мм и разрушающей силой 60 кН.

2ПР – 25,4 – 114 – двухрядная приводная роликовая цепь с шагом 25,4 мм и разрушающей силой 114 кН.

Для высокоскоростных передач большой мощности применяют зубчатые передачи.

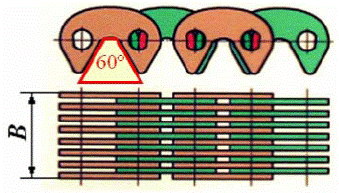

Звенья цепи состоят из набора шарниро соединенных между собой двузубых пластин. Рабочие грани пластин расположены под углом 60˚

Число пластин определяет ширина цепи В, которая зависит от передаваемой мощности. Зубчатые цепи к настоящему времени вытеснены более технологическими и дешевыми роликовыми цепями.
