Основные характеристики

Микроконтроллеры подгруппы PIC16F8X

Микроконтроллеры подгруппы PIC 16F8X относятся к семейству 8 - разрядных КМОП микроконтроллеров группы PIC16CXXX, для которых характерны низкая стоимость, полностью статическая КМОП-технология и высокая производительность.

В состав подгруппы входят МК PIC16F83, PIC16CR83, PIC16F84 и PIC16CR84. Основные характеристики МК подгруппы PIC16F8X приведены в табл. 5.1.

Все микроконтроллеры подгруппы PIC16F8X используют гарвардскую архитектуру с RISC-процессором, обладающую следующими основными особенностями:

• используются только 35 простых команд;

• все команды выполняются за один цикл (400 нс при частоте 10 МГц), кроме команд перехода, которые требуют 2 циклов;

• рабочая частота 0 Гц... 10 МГц;

• раздельные шины данных (8 бит) и команд (14 бит);

• 512х14 или 1024х14 память программ, выполненная на ПЗУ или электрически перепрограммируемой Flash- памяти;

• 15 восьмиразрядных регистров специальных функций (SFR);

• восьмиуровневый аппаратный стек;

• прямая, косвенная и относительная адресация данных и команд;

• 36 или 68 восьмиразрядных регистров общего назначения (GPR) или ОЗУ;

• четыре источника прерывания:

− внешний вход RBO/INT;

− переполнение таймера TMRO;

− изменение сигналов на линиях порта В;

− завершение записи данных в память EEPROM;

• 64х8 электрически перепрограммируемая EEPROM память данных с возможностью выполнения 1000000 циклов стирания/записи;

• сохранение данных в EEPROM в течение как минимум 40 лет.

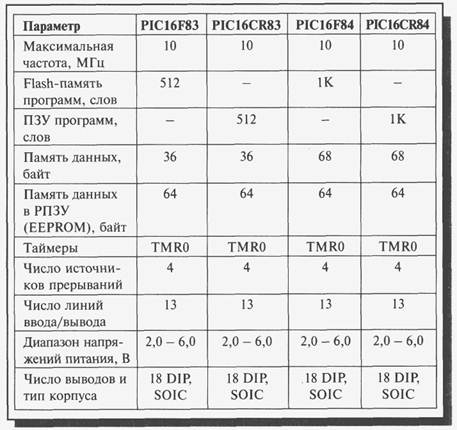

Табл. 5.1. Основные характеристики МК подгруппы PIC16F8X.

Микроконтроллеры подгруппы PIC16F8X обладают развитыми возможностями ввода/вывода:

• 13 линий ввода-вывода с индивидуальной установкой направления обмена;

• высокий втекающий/вытекающий ток, достаточный для управления светодиодами:

• максимальный втекающий ток - 25 мА;

• максимальный вытекающий ток - 20 мА;

• 8-битный таймер/счетчик TMRO с 8-битным программируемым предварительным делителем.

Специализированные микроконтроллерные функции включают следующие возможности:

• автоматический сброс при включении (Power-on-Reset);

• таймер включения при сбросе (Power-up Timer);

• таймер запуска генератора (Oscillator Start-up Timer);

• сторожевой (Watchdog) таймер WDT с собственным встроенным генератором, обеспечивающим повышенную надежность;

• EEPROM бит секретности для защиты кода;

• экономичный режим SLEEP;

• выбираемые пользователем биты для установки режима возбуждения встроенного генератора;

• последовательное встроенное устройство программирования Flash/ EEPROM памяти программ и данных с использованием только двух выводов.

КМОП технология обеспечивает МК подгруппы PIC16F8X дополнительные преимущества:

• статический принцип работы;

• широкий диапазон напряжений питания: 2,0... 6,0 В;

• низкое энергопотребление:

• менее 2 мА при 5В и 4МГц;

• порядка 15 мкА при 2В и 32КГц;

• менее 1 мкА для SLEEP-режима при 2В.

Микроконтроллеры подгруппы PIC16F8X различаются между собой только объемом ОЗУ данных, а также объемом и типом памяти программ. Наличие в составе подгруппы МК с Flash-памятью программ облегчает создание и отладку прототипов промышленных образцов изделий.
