Связь равновесной степени превращения с константой равновесия X_j,e=f(K).

См. Лекцию 4: в момент химического равновесия скорость прямой реакции равна скорости обратной реакции;

см. уравнение (4.8).

Используем ССС (см. уравнение (2.4))

(реакция протекает без изменения объема);

(рассматривается незамкнутая технологическая система без рециркуляции).

⇒ C_A0−C_Ae=C_Re (5.3)

Будем рассматривать уравнения (2.7′)

Из (5.4) ⇒

Предварительно заменим в правой части на (5.5):

Уравнение (5.6) решаем относительно x_Ae:

Уравнение (4.11) подставляем в (5.7):

Из анализа уравнения (5.8) следует:

если

если

К-константа равновесия.

В инженерных расчетах для состава инерционных смесей удобно использовать степень превращения, характер которой в зависимости от P, Т, С аналогичен константе равновесия.

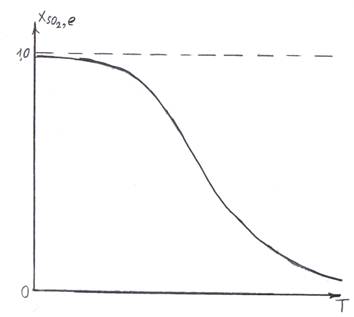

Рис. 5.0. Зависимость равновесной степени превращения от температуры.

Принцип Ле Шателье.

Если на систему, находящуюся в равновесии, оказано внешнее воздействие путем изменения какого-либо технологического параметра (T, P,C), то система отреагирует таким образом чтобы уменьшить эффект от нанесенного внешнего воздействия.

(5.9):

Согласно принципу Ле-Шателье, например, при повышении температуры Т↑, система отреагирует увеличением интенсивности процесса , то есть химическое равновесие будет смещаться влево, при этом

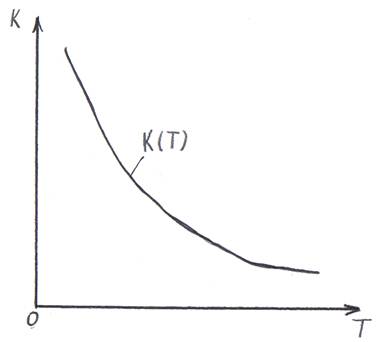

Рис. 5.0′. Зависимость константы равновесия от температуры.

Влияние технологических параметров на X_j,e.

1) влияние температуры Т на смещение химического равновесия.

Пример 5.1. окисление

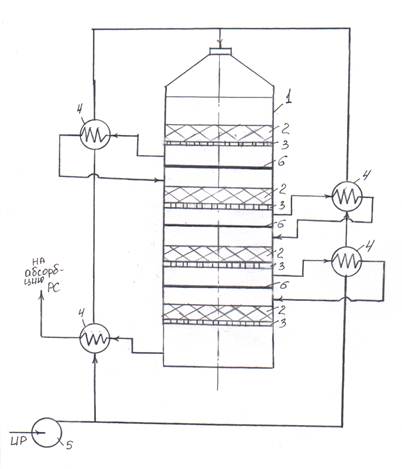

Предварительная схема контактного аппарата:

Рис. 5.1. Схема потов материала в контактном аппарате для окисления SO₂.

ИР− исходный реагент (SO₂ и воздух); РС– реакционная смесь (SO₃, SO₂, N₂, O₂);

1− корпус контактного аппарата (вертикальная колонна с установленными по высоте массообменными элементами); 2 – слой катализатора; 3− трубная решетка; 4 – рекуперативные теплообменники; 5− компрессор; 6 – глухая тарелка.

Абсорция:

Трубная решетка 3 выполняет роль основы на которую загружается неподвижный слой катализатора 2. Катализатором выступают твердые высокопористые гранулы из активатора V₂O₅ нанесенного на SiO₂.

F_{удельная}=10 м²/г. Реакция идет внутри гранулы.

Рекуперативные теплообменники 4 позволяют утилизировать тепло отходящих газовых потоков.

Согласно рис. 5.0. На практике температуру РС от входа к выходу аппарата нужно уменьшать, т.е. после каждой стадии отбирать тепло, используя как ВЭР.

Описание схемы:

Исходные реагенты с объемным расходом 50000 м³/ч под небольшим избыточным давлением (есть схема и под атмосферным давлением). Компрессором 5 нагнетается в корпус колонны 1 предварительно нагреваясь в рекуперативных теплообменниках 4, за счет тепла отходящих газов (РС). Газовый поток движется сверху вниз по высоте колонны, проходя через слои катализаторов 2, направления движения РС ограничено глухими стенками 6.

Влияние температуры к примеру (5.1). Химическая реакция (5.9). используя принцип Ле Шателье (Лекция 5):

прямая реакция

обратная реакция

Т↓ → при повышении температуры равновесие смещается вправо

↑

Рис.(5.0) и (5.0′) К_с и X _SO2,e уменьшаются с повышением температуры. При понижении температуры все наоборот.
