Пример АВР собственных нужд на основе терминала БМРЗ-100

Чаще всего применяются на практике три главные схемы щитов собственных нужд [12]:

система с двумя секциями шин ~0,4 кВ с неявным резервом (2 рабочих ввода ~0,4 кВ с ТСН1, ТСН2 и СВ ~0,4 кВ). Эта система применяется на подстанциях до 220 кВ;

cистема с двумя секциями шин ~0,4 кВ с явным резервом (2 рабочих ввода с ТСН1, ТСН2 и два резервных ввода ~0,4 кВ от резервного трансформатора) для подстанций от 330 кВ и выше;

вторичные сборки ~0,4 кВ с одной секцией шин с явным резервом, потребители которых требуют переключения питания от двух независимых источников.

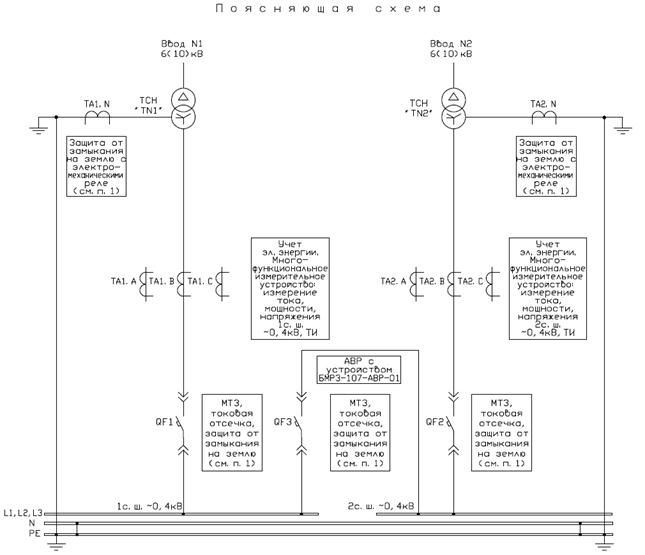

Показан вариант системы TN-C-S с неявным резервом, в которой принят совмещенный рабочий и защитный проводник(PEN) на участке от источника напряжения до сборных шин ~0,4 кВ щита СН и разделенные рабочий(N) и защитный(PE) проводники на сборных шинах ~0,4 кВ щита СН. Система TN-C-S на щитах собственных нужд ~0,4кВ ПС рекомендуется Нормами технологического проектирования ПС 2009 г. Для такой системы применяются 3-х полюсные автоматические выключатели вводов и СВ ~0,4 кВ.

В качестве вводных и секционного автоматов ~0,4 кВ выбраны селективные автоматы ВА-СЭЩ TS-400 с электронным расцепителем ETM-33 производства ЗАО “Электрощит- Самара”. Эти выключатели имеют встроенную защиту от многофазных и однофазных КЗ. Схема рекомендуется для собственных нужд с трансформаторами от 40 до 250 кВА, но возможно применение и для больших мощностей.

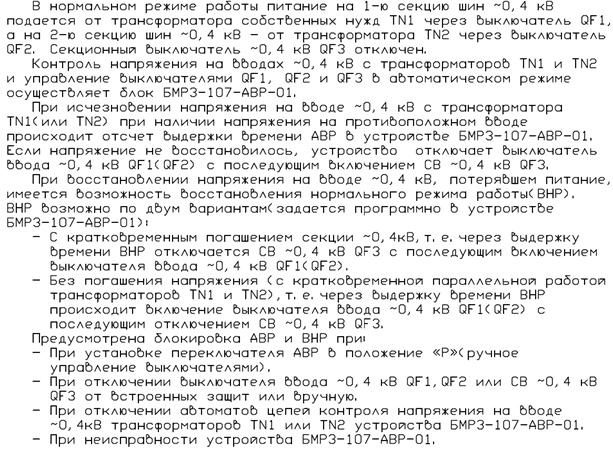

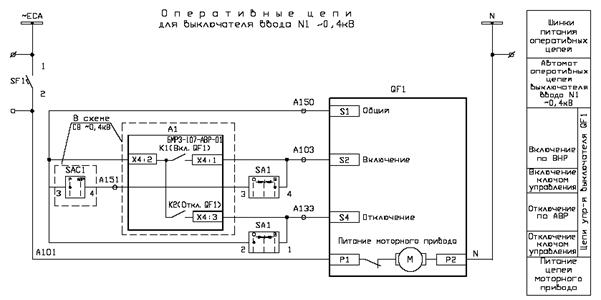

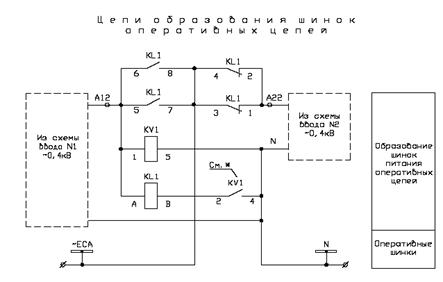

В схемах представлены цепи управления выключателями ~0,4 кВ, цепи АВР, цепи сигнализации, выходные цепи и цепи измерения и учета электроэнергии. Цепи управления выполнены на переменном оперативном токе, цепи сигнализации - на постоянном. Цепи сигнализации привязаны к первому участку сигнализации ПС. Ключ SAC вводит или выводит АВР, ключ SA1 обеспечивает ручное управление с панели управления. Двигатель автоматически заводит пружину привода за счет контакта готовности пружины в цепи якоря. При введении АВР управление автоматами QF осуществляет устройство БМРЗ. При срабатывании встроенных расцепителей автоматических выключателей действие АПВ блокируется.

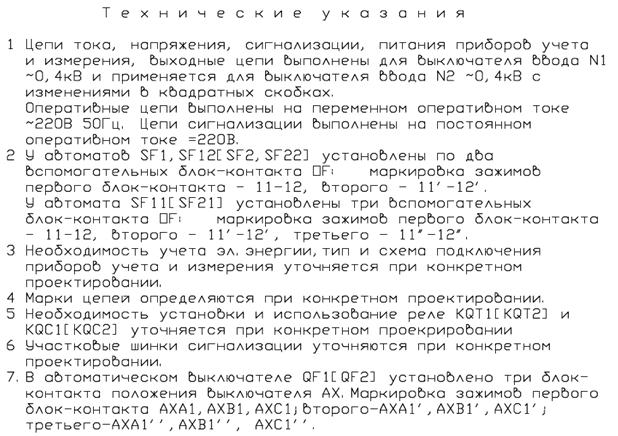

Обозначения

А1 - БМРЗ

Q - выключатель

QF - автоматический выключатель

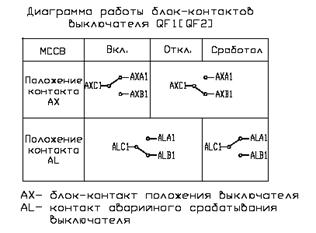

AX, AL - вспомогательные (блок) контакты автомата QF

контроль положения: AXC-AXA -ВКЛЮЧЕНО;
AXC-AXB -ОТКЛЮЧЕНО

аварийное срабатывание: ALC-ALB -НЕТ; ALC-ALA -ЕСТЬ

SF- автомат во вторичной цепи

SF11 (11) - вспомогательные контакты автомата во вторичной цепи

Цепи сигнализации
