Список использованных источников. 1. Шабад М.А. Автоматизация распределительных электрических сетей с использованием цифровых реле Учебное пособие СПб.:ПЭИПК

1. Шабад М.А. Автоматизация распределительных электрических сетей с использованием цифровых реле Учебное пособие СПб.:ПЭИПК, 2008.- 56 c.

2. Правила устройства электроустановок. Седьмое издание. М.:

3. Шабад М.А. Расчеты релейной защиты и автоматики распределительных сетей.- СПб.: ПЭИПК, 2007

4. ГОСТ 2.710-81 Обозначения буквенно-цифровые в электрических схемах

5. Устройство цифровой защиты и автоматики фидера контактной сети ЦЗА-27,5-ФКС. руководство по эксплуатации. 1ср.251. 249-02рэ

6. ГОСТ Р 52565-2006. Национальный стандарт Российской федерации. Выключатели переменного тока на напряжения от 3 до 750 Кв.Общие технические условия

7. Основы автоматики энергосистем: Конспект лекций. Южно-Уральский государственный университет. Кафедра «Электрические станции, сети и системы» - Челябинск, ЮУргУ. - 73 с. Режим доступа: http://window.edu.ru/window/library?p_rid=47618

8. Блок микропроцессорный релейной защиты БМРЗ-0,4. Руководство по эксплуатации. ДИВГ.648228.006 РЭ. НТЦ «Механотроника», 103 с. (файл RE-BMRZ-04.pdf).

9. Устройство АПВ 2. Энергомашвин. Режим доступа: http://www.yanviktor.ru/rele/uza/apv.pdf

10. Каминский Е.А.. Практические приемы чтения схем электроустановок. М:. Энергоатомиздат, 1988.- 368 с..Режим доступа: http://www.libedu.ru/l_b/kaminskii_e_a_/prakticheskie_priyomy_chtenija_shem_yelektroustanovok_1988.html

11. Овчинников В.В. Автоматическое повторное включение. М.: Энергоатомиздат, 1986.-96 с.

12. Схемы электрические принципиальные АВР собственных нужд ПС с применением устройств серии БМРЗ-107-АВР ООО «НТЦ Механотроника». 10425тм-т7 ООО “Управляющая компания “Электрощит” Самара” Филиал “ЭНЕРГОСЕТЬПРОЕКТ – НН – СЭЩ”г. Нижний Новгород 2010 год 51 с.

13. Блок микропроцессорный релейной защиты БМРЗ-КЛ. Руководство по эксплуатации. ДИВГ.648228.010-09 РЭ. НТЦ Механотроника

14. Правила устройства электроустановок. Шестое издание. Главэнергонадзор России. М.: 1998.-608 с.

15. Провалы напряжения в сетях промпредприятий. Минимизация последствий. В. Фишман, Новости электротехники, 2004, №5, 6. Режим доступа:

16. Воротницкий В., Бузин С. Реклоузер шагает по стране. Новости электротехники, № 4 2006 г

17. Вакуумный выключатель ВВ/TEL-10. Руководство по эксплуатации.Режим досупа: http://www.tavrida.ru/Product/CommutationDevice/VacuumSwitch1000A/Documentation.aspx

9. Релейная защита распредустройств 6.10 кВ с применением микропроцессорных реле защит серии SEPAM 1000+ и вакуумных выключателей ВВ/TEL/Схемы электрические принципиальные 32 с. (файл sepam_ful.pdf).

5. Бурьяноватый А. И., Кондаков А. Д., Мизинцев А. В., Попов А. Ю., Ячкула Н. И. Защита электротяговых сетей переменного тока на основе интеллектуальных терминалов учебное пособие.– СПб.– ПГУПС, 2003.– 111 с.

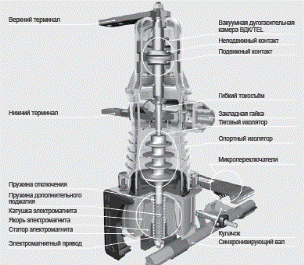

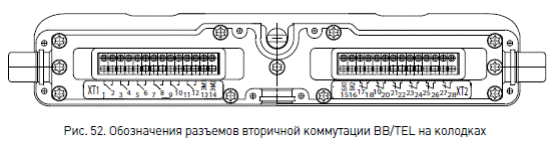

ПРИЛОЖЕНИЕ А Работа вакуумного выключателя ВВ/TEL

Включение и отключение выключателей производится от блока управления, который является неотъемлемой частью ВВ/TEL.

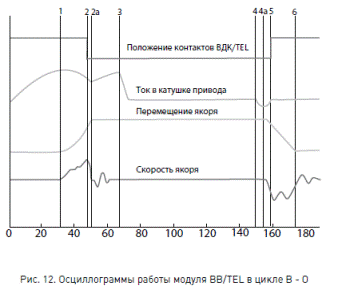

В момент подачи команды включения на блок управления происходит разряд включающего конденсатора на катушку электромагнитного привода ВВ/TEL, и начинается процесс включения выключателя. Особенностью блоков управления БУ/TEL-12А и БУ/TEL-21-00, применяемых совместно с коммутационными модулями BB/TEL, является разделение ёмкости конденсатора включения на две секции. Первая, меньшая, разряжается в обмотку электромагнитного привода в процессе включения, когда якорь неподвижен и находится в отключенном положении. Разряд второй, большей секции, сопровождается началом движения якоря привода. По мере роста тока в обмотке электромагнитного привода сила электромагнитного притяжения между якорем и статором возрастает до величины, превышающей силу противодействия пружины отключения. В этот момент якорь привода начинает двигаться по направлению к статору, толкая тяговый изолятор и подвижный контакт ВДК/TEL (линия 1 на рис. 12).

В процессе движения происходит перемещение тягового изолятора и сжатие пружины отключения и пружины дополнительного поджатия, зазоры уменьшаются, благодарячему сила притяжения якоря увеличивается.Быстро растущая электромагнитная сила, ускоряет подвижный контакт ВДК/TEL до скорости, которая является оптимальной для процесса включения и позволяет избежать дребезга контактов при их соударении, снижая, при этом, вероятность пробоя вакуумного промежутка до момента замыкания (линия 2 на рис. 12).Ускоряющийся якорь провоцирует возникновение в витках обмотки электромагнитного привода противо-ЭДС,которая препятствует дальнейшему нарастанию тока в обмотке, и даже несколько снижает его (участок 1-2а на рис. 12). В момент замыкания контактов подвижный контакт останавливается, а якорь продолжает двигаться еще на2 мм, поджимая контакты через пружину дополнительного поджатия.

Общий ход якоря 8 мм, ход подвижного контакта 6 мм. Достигнув статора, якорь останавливается, оставаясь притянутым к нему за счёт действия магнитного поля, образованного протекающим током включения (линия 2а на рис. 12). В момент остановки якоря он перестает индуцировать противо-ЭДС, что приводит к росту тока, необходимого для насыщения якоря и статора до достижения ими необходимых магнитных свойств (участок 2а-3 на рис. 12).Намагниченные до насыщения якорь и статор создают настолько мощный остаточный магнитный поток, что его достаточно для удержания якоря привода (и соответственно, контактов модуля) во включенном положении даже после отключения питания конденсаторных батарей модулей управления (линия 3 на рис. 12). Принцип, на котором основывается данный способ включения, и удержания выключателя во включенном состоянии называется «магнитная защелка».

Испытания на стойкость к механическим воздействиям показали, что усилия удержания достаточны для того, чтобы сохранять модуль во включенном положении так долго, как это необходимо по условиям эксплуатации, даже, привоздействии вибрационных нагрузок. Отключающая пружина привода в процессе движенияякоря сжимается, накапливая потенциальную энергию для выполнения операции отключения модуля. Перемещение якоря передается на синхронизирующий вал, поворачиваяего в процессе движения для управления вспомогательными контактами. Запас по усилию удержания (сила, необходимая для отрыва якоря от статора электромагнита, приложенная вдоль оси привода), составляет 450-500 Н для одного полюса выключателя до 1000 А и 2000 Н для выключателя серии Shell. В случае обрыва цепи катушки электромагнита одного из полюсов, выключатель не фиксируется во включенном положении и отключается, тем самым предупреждается работа выключателя в неполнофазном режиме
