Газовые огнетушители

Газовые огнетушители подразделяются на огнетушители углекислотные (ОУ) и хладоновые (ОХ).

В огнетушителях углекислотных огнетушащим веществом является диоксид углерода СО₂. Им заполняют баллоны под давлением. При этом СО₂ сжижается. Сжиженный СО₂ называют углекислотой. Количество СО₂ должно быть таким, чтобы при +50 ^оС давление в баллоне не превышало 15 МПа. При 20 ^оС оно равно 5,7 МПа.

Углекислота в баллоне занимает не весь его объем, а только часть. Другая часть приходится на углекислый газ, который под высоким давлением вытесняет углекислоту в очаг горения. Следовательно, ОУ являются закачными (З).

Соотношение между газовой и жидкой фазами характеризует наполнение баллона и определяется коэффициентом наполнения К. Коэффициент наполнения – это отношение количества углекислоты (в кг) к объему баллона (в л), в котором она находится. В среднем его величина равна 0,7.

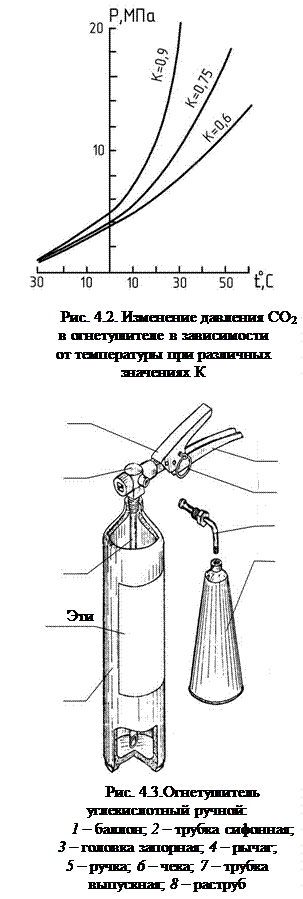

В ОУ вытесняющий газ автоматически генерируется из углекислоты (рис. 4.2). Этим обусловлены особенности их конструкций.

ОУ производят в различном исполнении: переносные и передвижные.

Передвижные ОУ исполняют вместимостью до 80 л углекислоты. Их обозначение включает аббревиатуру ОУ (огнетушитель углекислотный) и цифру, обозначающую вместимость баллона в литрах.

ОУ переносного типа представлен на рис. 4.3.

Сифонная трубка 2 не доходит до дна на расстояние 3 – 4 мм и срезана под углом 30^о. В огнетушителях ОУ-6 или ОУ-8 и др. вместо трубки 7 может использоваться бронированный шланг.

Запорная головка 3 предназначена для запирания углекислоты в баллоне, ее подачи в раструб 8 для тушения. Кроме того, в нем размещается предохранительная мембрана. При чрезмерном повышении давления СО₂ в

баллоне она разрушается, предохраняя разрыв баллона.

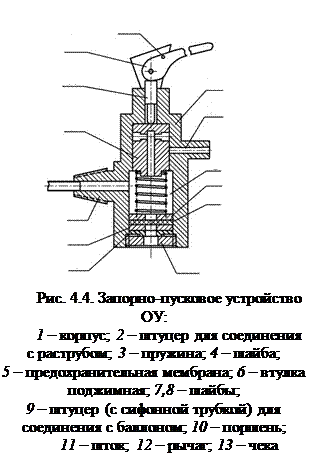

Принципиальная схема запорной головки показана на рис. 4.4. В этом положении СО₂ в газообразном состоянии заполняет камеру, где размещена пружина 3. В случае чрезмерного повышения давления в баллоне разрушится предохранительная мембрана 5 и огнетушитель разрядится. При необходимости подать углекислоту на тушение пожара следует вынуть чеку 13 и прижать рычаг 12 с кулачком к ручке огнетушителя. Кулачок переместит шток 11 и поршень 10, по его каналам углекислота поступит из баллона к штуцеру 9 в раструб (см. рис. 4.3).

Заполнение ОУ углекислотой производят, подавая ее в отверстие, в которое вставляется трубка 7 (рис. 4.3) при смещении поршня 10 (рис. 4.4) влево рычагом 12.

При вытеснении углекислоты из баллона и поступлении ее в раструб происходит ее расширение, сопровождающееся сильным охлаждением
(до –70 ^оС). При этом углекислота превращается в хлопья «снега». При поверхностном тушении «снежным» диоксидом углерода его разбавляющее действие сопровождается охлаждением очага горения.

К числу недостатков ОУ следует отнести снижение эффективности выброса углекислоты в зону горения при низких температурах.

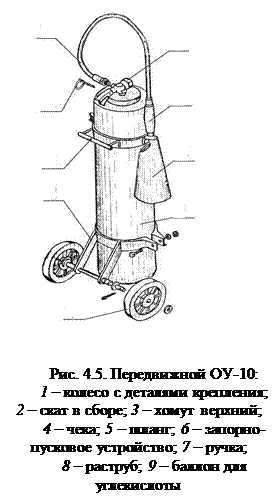

ОУ вместимостью баллонов 10 – 80 л называют передвижными (рис. 4.5). ОУ вместимостью 20 – 30 л комплектуют из ОУ-10, соответственно по 2 – 3 штуки. Они перемещаются на тележке (см. рис. 4.5). ОУ вместимостью 40 л перемещают на горизонтальной трехколесной тележке. ОУ вместимостью 80 л комплектуют из двух огнетушителей по 40 л.

Запорные головки передвижных огнетушителей идентичны рассмотренным раньше для переносных огнетушителей.

Некоторые ОУ при большой длине бронированного шланга до раструба (например, ОУ-20) оборудуются выпускным клапаном. Его устанавливают перед раструбом и рекомендуют применять при тушении пожаров классов А и В и особенно Е (электроустановок) напряжением до 1000 В.

Некоторые общие параметры технических характеристик ОУ приводятся в табл. 4.3.

Все ОУ работоспособны в диапазоне температур от –20 до +60 ^оС.

В огнетушителях хладоновых огнетушащим веществом являются галоидоуглероды. Это соединения атомов углерода и водорода, в которых атомы водорода частично или полностью замещены атомами галоидов. К ним относятся атомы фтора F, брома Br, хлора Cl. Такие соединения условно называют хладонами.

Хладоны с низкой температурой кипения применяются в газообразном состоянии. Ими под давлением заполняют баллоны огнетушителей и используют для тушения так же, как углекислотные огнетушители.

Хладоны с температурой кипения выше 30 ^оС используются так же, как жидкие огнетушащие средства. Их распыляют из огнетушителей с помощью давления сжатого воздуха, азота или хладона с низкой температурой кипения.

Таблица 4.3

Огнетушители	Вместимость баллона, л	Масса заряда, кг	Время выхода СО2, с	Класс пожара и размер модельного очага	Масса ОУ, кг
Переносные	1,5 – 8	1,05 – 5,6	8 – 12	10В – 55В	1,5 – 8
Передвижные	10 – 80	7 – 56	15 – 20	55В – 144В	30 – 139

Конструкция запорно-выпускных устройств аналогична используемым в ОУ.

Основным огнетушащим действием хладонов является ингибирующий (тормозящий) эффект. В очаге пожара хладоны разлагаются, образующиеся при этом продукты оказывают тормозящее действие на процесс горения.

ОХ рекомендуется применять для тушения пожаров класса А, В, С и электроустановок.

Некоторые параметры, характеризующие их применение, приведены в табл. 4.4.

Таблица 4.4

Масса в огнету- шителе, кг	Минимальный ранг очагов пожара	Минимальные
А	В	дальность струи, м	продолжи- тельность подачи, с
≤1 >1≤2 >2≤4 >4≤6 >6	- - - 1А 2А, 3А	13В 21В 34В 55В 89В

Преимуществами хладонов является то, что при тушении пожаров они полностью испаряются. Вследствие низкой температуры кипения хладоны имеют высокую морозоустойчивость. Это позволяет использовать их при низких температурах.

Хладоны токсичны, поэтому их опасно применять для тушения пожаров в тесных, плохо проветриваемых помещениях.

Хладоны не могут применяться для тушения в подвалах, шахтах, для тушения пожаров, сопровождающихся тлением, так как создается опасность образования токсичных продуктов пиролиза. Нельзя их применять для тушения пожаров легких металлов (Mg, Na, Al и др.), так как при взаимодействии с ними может произойти взрыв.
