Боевая одежда и снаряжение пожарных



Тушение пожаров производится в специфической (сложной) обстановке. В общем виде она характеризуется рядом обстоятельств, воздействие которых в определенных условиях может негативно сказываться на проведении пожарными боевых действий. К таким обстоятельствам относятся высокие температуры и пламя, загрязнение атмосферы продуктами горения, возможное механическое воздействие на человека элементами разрушающихся конструкций. Эти весьма существенные обстоятельства называют опасными факторами пожара (ОФП). Если их параметры превышают некоторые критические значения, то они могут быть причинами травм пожарных, отравления и даже летальных исходов. Для ослабления влияния ОФП на пожарных разработана система и средства их защиты. К ним относятся: средства индивидуальной защиты органов ды-
хания (СИЗОД), дымососы, а также экипировка пожарных.

Экипировка включает: боевую одежду пожарных (БОП), каску, шлем, средства индивидуальной защиты рук (СИЗР) и специальную обувь.

В сложных условиях пожаров используются специальная защитная одежда изолирующего типа (СЗО ИТ) и специальная защитная одежда пожарных от повышенных тепловых воздействий (СЗО ПТВ). Вся экипировка пожарных изготовлена из материалов, обладающих высокой механической прочностью, теплостойкостью и водонепроницаемостью. Эти свойства материалов обеспечивают защиту кожных покровов человека от ОФП, а также от климатических воздействий.

Конструкция экипировки и используемые материалы позволяют пожарным эффективно выполнять все виды работ при подготовке и тушении пожаров и выполнении первоочередных аварийно-спасательных работ. Они включают надевание боевой одежды и снаряжения, проведение боевого развертывания от пожарных автомобилей, подъем по лестницам различного назначения.

Боевая одежда пожарных (БОП). Ее необходимо использовать со снаряжением пожарного: пожарным спасательным поясом, каской, СИЗОД, СИЗР, специальной обувью, радиостанцией, а также теплоотражательным комплектом (СЗО ИТ или СЗО ПТВ).

БОП состоит из пакета материалов и тканей, включающих ткани верха, водонепроницаемого слоя и съемной теплоизоляционной подкладки.

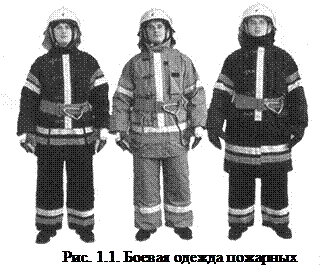

Комплект БОП включает брюки (или полукомбинезон) и куртку со съемными теплоизоляционными подкладками. Их конструкция обеспечивает возможность надевания, не снимая обуви пожарной специальной, в течение времени, указанного в «Нормативах по пожарно-строевой подго-
товке» (рис. 1.1). Конструкция БОП обеспечивает предотвращение про-
никновения в подкостюмное пространство воды и других жидкостей.

Цветовое решение БОП (цвет материала верха – темно-синий, черный), а также светоотражающий и флюоресцирующий материал накладок обеспечивают возможность быстрого обнаружения пожарного в условиях ограниченной видимости (задымление, слабое освещение и т.п.).

БОП по уровню защиты от тепловых воздействий подразделяют на три уровня.

БОП 1-го уровня обеспечивает защиту от высокой температуры, тепловых потоков большой интенсивности и возможных выбросов пламени. Она изготавливается из термостойких тканей со специальными пропитками или покрытиями.

БОП 2-го уровня защищает от повышенных температур и тепловых потоков. Изготавливается одежда из парусины со специальными пропитками.

БОП 3-го уровня защищает от тепловых воздействий невысокой интенсивности и изготавливается из искусственной кожи.

БОП изготавливают двух видов: для начальствующего и рядового состава. Различают их разнообразием конструктивных элементов: полос, нашивок, кокеток. Для начальствующего состава одежда имеет удлиненную куртку, накладки и нашивки в верхней части рукава куртки.

БОП каждого вида изготавливается не менее трех условных размеров.

Требования, предъявляемые к теплофизическим материалам и тканям, приводятся в табл. 1.1.

Таблица 1.1

№ п/п Назначение показателя Размер- ность Параметры для уровней защиты

  Устойчивость к воздействию теплового потока: 15,0 кВт/м2, не менее 40,0 кВт/м2, не менее     с с         -     -
  Устойчивость к воздействию открытого пламени, не менее с
  Диапазон рабочих температур оС –40… +300 –40… +200 –40… +200



Окончание табл. 1.1

№ п/п Назначение показателя Размер- ность Параметры для уровней защиты

  Устойчивость к воздействию температуры окружающей среды: до 300 оС, не менее до 200 оС, не менее   с     -   -   -
  Теплопроводность Вт/(м2×с) 0,06 0,06 0,06
  Устойчивость к контакту с нагретыми до 400 оС поверхностями с     -
  Масса комплекта кг 5–7
  Средний срок службы лет



Для северных условий изготовляют специальную БОП 1-го и 3-го уровней защиты, куртки которых имеют по две съемные теплоизоляционные подкладки.

Каски пожарные – это индивидуальные средства, обеспечивающие защиту головы, шеи и лица пожарных от термических и механических воздействий агрессивных сред, воды, а также от неблагоприятных климатических воздействий.

Основные части каски: корпус 1, лицевой щиток 2, внутренняя оснастка, подбородочный ремень 3, пелерина 4.

Пелерина защищает шею и затылок от теплового излучения, открытого пламени, падающих искр. Закреплена она в затылочной области (рис. 1.2).

Внутренняя оснастка обеспечивает фиксирование каски на голове. Этим совместно с корпусом каски обеспечивается равномерное распределение нагрузки на голове и поглощается кинетическая энергия удара.

Каски выдерживают вертикальный удар тупого предмета с энергией 80 Дж. При вертикальном ударе тупым предметом с энергией 50 Дж усилие, передаваемое каской на голову, не превышает 5 кН.

Каска сохраняет защитные свойства при температурах окружающей среды 150 и 200 оС в течение 30 и 3 мин, соответственно.



Марки касок (КП-80; КЗ-94, КП-92). Каски устойчивы к воздействию тепловых потоков 5 и 40 кВт/м2 в течение 4 мин и 5 с, соответственно. При этом температура под каской не превышает 50 оС.

Каски сохраняют прочностные свойства после воздействия на них воды, пенообразователя, трансформаторного масла, серной кислоты, едкого натра.

Шлем пожарного (рис. 1.3) – индивидуальное средство снаряжения, предназначенное для защиты головы от воздействия повышенных температур и кратковременно от открытого пламени.

Шлем представляет собой корпус 1 с убирающимся внутрь забралом 2 и расположенным внутри амортизирующим подшлемником и включает подбородочный ремень 3, пелерину 4.

Шлем пожарного (ШПМ) характеризуется амортизацией удара энергией 50 Дж и сопротивлением прокалыванию при ударе энергией
30 Дж. Он устойчив к воздействию теплового потока мощностью не более
5 кВт/м2, имеет массу 1,2 кг, диапазон рабочих температур –40 … +150 оС.

Спецобувь – специальная защитная обувь, характеризующаяся комплексом защитных физиолого-гигиенических и эргономических показателей, обеспечивающих безопасное проведение боевых действий, аварийно-спасательных работ и защиту от климатических воздействий.

Материалом для их верха являются различные виды термостойких и водонепроницаемых кож или других материалов с аналогичными свойствами.

Спецобувь обеспечивает защиту носочной части ноги пожарного от температуры не менее 200 оС и теплового потока до 5 кВт/м2 в течение не менее 5 мин.

Спецобувь изготовляют с 38 по 47 размер. Масса обуви размера 42 должна быть не более 1600 г.

Для спецобуви пожарных в северных районах выдаются по две пары утеплителей массой до 200 г и ресурсом работы до 100 часов. Утеплители можно стирать или производить химчистку.

Кожаная и резиновая спецобувь для северных районов обеспечивает защиту ног при воздействии температуры до –60 оС на протяжении 12 и
1 ч, соответственно.

Средства индивидуальной защиты рук (СИЗР) пожарных обеспечивают защиту рук пожарных от опасных факторов пожара, воздействия воды и неблагоприятных климатических условий. СИЗР включают ряд элементов. Крага – часть рукавицы, расположенная выше запястья, обеспечивает дополнительную защиту от теплового и механического воздействий. Напалок обеспечивает защиту пальца, а накладка на ладонную часть обеспечивает дополнительную защиту рук от механических воздействий.

Материал верха СИЗР: водонепроницаемый слой, теплоизоляционная прокладка и внутренний слой (обеспечивает гигиенические свойства) изготовлены из материалов с соответствующими свойствами.

СИЗР изготовляются в виде перчаток или двупалых рукавиц, они фиксируются на запястьях. Их конструкция обеспечивает выполнение всех видов работ при тушении пожаров и управлении СИЗОД.

В соответствии с НПБ 182-99 материалы и ткани для СИЗР должны удовлетворять ряду требований по устойчивости к воздействию:

температуры 300 оС, не менее 300 оС;

теплового потока плотностью:

5 кВт/м2, не менее 240 с;

40 кВт/м2, не менее 5 с;

открытого пламени, не менее 5 с.

СИЗР морозостойкие (до –50 оС), водонепроницаемые, устойчивы к воздействию слабых растворов кислот и щелочей.



В сложных условиях пожаров используются специальная защитная одежда пожарных от повышенных тепловых воздействий (СЗО ПТВ) и специальная защитная одежда изолирующего типа (СЗО ИТ).

СЗО ПТВ – средство индивидуальной защиты пожарных от:

интенсивного теплового излучения;

высоких температур окружающей среды;

кратковременного контакта с открытым пламенем;

вредных факторов пожара;

неблагоприятных климатических факторов.

В зависимости от степени тепловой защиты СЗО ПТВ могут быть трех типов (табл. 1.2).

Таблица 1.2

  Тип исполнения Условия эксплуатации
Темпе- ратура, оС Время воздействия, с, не менее Тепловой поток, кВт/м2, не более Время воздействия, с, не менее Допустимое время воздействия открытого пламени, с, не менее
Тяжелый
Полутяжелый
Легкий

Конструкция СЗО ПТВ позволяет ее использовать с СИЗОД, пожарно-техническим вооружением, радиостанцией, обувью пожарной.

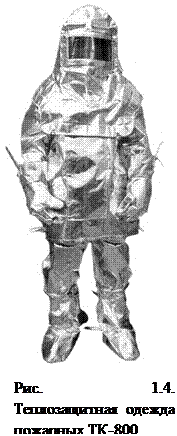

Тяжелый тип СЗО ПТВ типа ТК-800 изготовляется из пакета материалов, состоящего не менее чем из трех слоев: верха, теплоизоляционной подкладки и внутреннего слоя. Последние два слоя могут быть совмещены. Верх изготавливается из огнестойких теплоотражательных металлизированных материалов. В состав комплекта входят: комбинезон, капюшон с иллюминатором, рукавицы, сапоги (рис. 1.4).

Одежда типа ТК-800 может использоваться до –40 оС. Ее масса должна быть меньше 18 кг, время экипировки с помощью двух ассистентов – не более 3 мин.



Полутяжелый тип СЗО ПТВ представляют комплекты ТОК-200 и ТОК-200-26. Они включают: куртку, брюки, капюшон со стеклом, трехпалые перчатки, бахилы. При необходимости возможно использовать изолирующий противогаз. Время экипировки не более 70 с, масса – не более 10 кг. Комплект можно использовать до –40 оС.

Легкий тип СЗО ПТВ представлен комплектом средств локальной защиты. С его помощью осуществляется дополнительная защита рук, головы и органов дыхания от локальных тепловых воздействий. Комплект включает: капюшон, трехпалые перчатки, бахилы и используется в комплекте с боевой одеждой. Его масса не превышает 3 кг, а время экипировки – не более 30 с.

СЗО ИТ – предназначена для изоляции покровов тела человека от неблагоприятного влияния различных факторов окружающей среды, а также климатических воздействий. Комплекты одежды этого типа разделяются на два вида:

без тепловой защиты, для работы при t до +40 оС;

с обеспечением тепловой защиты.

Первый тип одежды – комплект специальной защитной одежды (СЗО-1) обеспечивает защиту от ионизирующих излучений, радиоактивности, проникающей через органы дыхания и пищеварительный тракт, а также от радиоактивного загрязнения поверхностей тела.

Этот комплект включает: защитный комбинезон, капюшон, шлем и фартук, а также пятипалые перчатки с крагами, скафандр с наружным иллюминатором и трехпалыми съемными рукавицами, гигиеническое белье, защитные трусы и сапоги. Комплект обеспечивает не менее чем двухкратное ослабление
γ-излучения с энергией 200 Кэв, и не менее 50-кратного ослабления
β-излучения с энергией 2 Мэв. Время защитного действия при температуре меньше или равной 100 оС не более 10 мин, масса комплекта 21,5 – 23,5 кг, время экипировки не более 300 с.

Второй тип одежды – агрессивностойкие комплекты изолирующие (АКИ). Он предназначен для защиты как от тепловых воздействий, так и химически агрессивных сред. К таким средам относятся различной концентрации растворы различных кислот, едкого калия, аммиака. Его можно использовать при плотностях тепловых потоков не более 5 кВт/м2. Допустимое время работы при температуре от –40 до +40 оС не более
40 мин, а при температуре от +40 до +100 оС – не более 20 мин. Время защитного действия при контакте с открытым пламенем – не более 3 с.

АКИ включает: скафандр наружный, рукавицы для него, комбинезон теплоизолирующий со шлемом, перчатки трехпалые специальные и специальные сапоги резиновые. Время экипировки с помощью одного ассистента не более 3 мин. Масса комплекта до 9 кг. Время аварийной разгерметизации не более 30 с.

Оборудование и инструмент для самоспасания и спасания людей делят на две группы: лестницы и спасательные средства. К спасательным средствам относятся: пожарный пояс, пожарный карабин и спасательная веревка.

Лестницы и спасательная веревка являются частью укомплектования автоцистерны. Пояс и пожарный карабин входят в снаряжение пожарного.

Ручные пожарные лестницы предназначены для подъема пожарных на верхние этажи зданий и работы внутри помещений. В пожарной охране России применяются три вида ручных пожарных лестниц: лестница штурмовая, лестница-палка и трехколенная выдвижная лестница.

Общие требования для изготовления ручных пожарных лестниц и их сертификационных испытаний обусловлены НПБ 171-98.

Для всех типов лестниц общими являются следующие требования. Шаг ступени лестницы должен быть не более 355 мм, а ширина лестниц в свету должна быть не менее 250 мм.

Лестница штурмовая – лестница ручная пожарная, конструктивно состоящая из двух параллельных тетив, жестко соединенных опорными ступеньками, и оборудованная крюком для подвески на опорную поверхность (рис. 1.5).

Тетивы 1 и 4 лестницы соединены тринадцатью ступенями 2 и 5. Кроме того, они в пяти местах стянуты металлическими стяжками 3 и 6. На трех верхних ступенях закреплен крюк 7. Сечение крюка увеличивается по направлению к хвостовой части, что приближает его к телу равного сопротивления по изгибу.

Лестницы могут быть изготовленными из дерева или металла.

На внутренней стороне деревянных лестниц с обеих сторон ступеней проложены в пазах стальные канатики, закрепленные за верхнюю и нижнюю стяжки. Канатики предназначены для предотвращения несчастных случаев при изломе тетив. На нижних концах тетив установлены башмаки, а на верхних – наконечники.

Металлические лестницы изготавливаются из алюминиевого сплава Д16Т. Масса лестниц не более 10 кг.

Лестницы штурмовые используются пожарными для подъема на этажи зданий через окна или балконы. Для обеспечения безопасности они также применяются при работе на крутых скатах крыш.

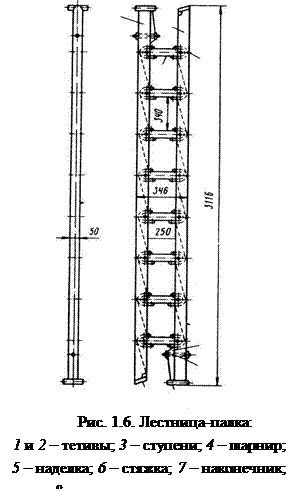

Лестница-палка (рис. 1.6) – лестница ручная складная, конструктивно состоящая из двух параллельных тетив, шарнирно соединенных опорными ступенями. Тетивы 1 и 2 лестницы соединены во



семью ступенями 3. Концы ступеней имеют металлическую оковку и втулки, через которые проходят оси для поворота ступеней. Шарнирное соединение 4 ступеней с тетивами позволяет их складывать, перемещая одну тетиву относительно другой.

Одни концы тетив имеют деревянные наделки 5. За них убирают другую тетиву при складывании лестницы. Наделки прикреплены к тетивам стяжками 6 и обтянуты наконечниками 7. Другие концы тетив скошены под углом 45о и защищены металлическими пластинами 8.

В сложенном состоянии лестница представляет собой палку с закругленными и окованными концами. Масса лестницы 10,5 кг.

Лестница-палка предназначена для работы в помещениях, подъема пожарных на первый этаж через оконные проемы горящих зданий и сооружений, а также для учебно-тренировочных занятий.

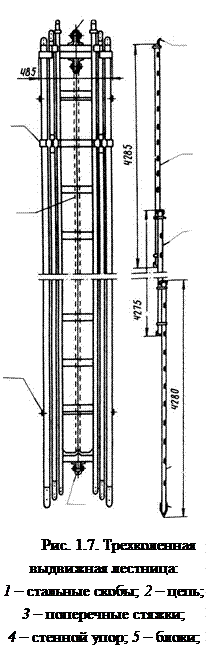

Трехколенная выдвижная лестница – лестница ручная пожарная, состоящая из трех параллельно связанных колен и оборудованная механическим устройством для перемещения их относительно друг друга в осевом направлении в целях регулирования ее длины.

Лестница (рис. 1.7) состоит из трех телескопически соединенных колен 6, 7 и 8, механизма выдвигания и механизма останова. Каждое колено состоит из двух тетив, соединенных двенадцатью ступенями. Тетива нижнего колена 8 стянута внизу, посередине и наверху стяжками 3.

Колена соединены между собой стальными скобами 1. Нижние концы тетив нижнего колена имеют стальные башмаки 9, а верхние концы верхнего колена имеют стенные упоры 4. Среднее колено выдвигается цепью 2.

Механизм выдвигания работает в соответствии с принципиальной схемой, представленной на рис. 1.8. Среднее колено 7 (см. рис. 1.8) соединяется с первым коленом 8 цепью 2, огибающей ролики 5 и верхний блок нижнего колена. При перемещении цепи по часовой стрелке среднее колено 7 будет выдвигаться вверх. Верхнее колено 6 тросом 3 через блок среднего колена 7 соединено с центром верхнего блока первого колена 8. При выдвигании среднего колена 7 будет перемещаться вверх и верхнее колено 6.

Среднее колено по отношению к нижнему совершает относительное движение. Обозначим его скорость через v ''r. Верхнее колено, в свою очередь, совершает относительное движение по отношению к среднему колену со скоростью v '''r, в то же время перемещается вместе со средним коленом в переносном движении. Таким образом, абсолютная скорость v ''' движения верхнего колена равна

v ''' = v "r + v '''' r. (1.1)

При равенстве длины всех трех колен абсолютная скорость выдвигания верхнего колена равна удвоенной скорости выдвигания среднего колена, т.е.

v ''' = 2 v "r.

Для фиксирования выдвинутой лестницы на заданной высоте применяется механизм останова. Он установлен на тетиве второго колена на нижней его части. Механизм состоит из двух частей: направляющего угольника и упора, а также специального валика с двумя упорами и рычагом.

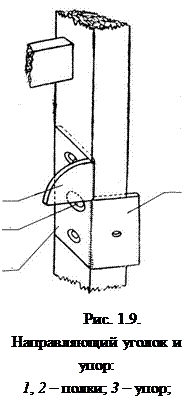

Тетиву колена охватывает уголок (рис. 1.9) с двух сторон.

Полка 1 располагается на внутренней широкой стороне тетивы. Полка 2 располагается на узкой стороне тетивы, выступая из нее на 10 мм. Эта выступающая часть входит в шпунт первого колена и служит направляющим. Отогнутая часть 3 обращена внутрь лестницы и является упором для механизма останова. Уголки установлены на обеих тетивах. Отверстия 4 в них служат подшипниками валика 1 механизма останова (см. рис. 1.10). На концах валика 1 имеются по одному кулачку 4, которые в сочетании с упорами 2 (поз. 3 на рис. 1.9) производят закрепление выдвинутых колен.

Посередине валика под углом около 45о к полости кулачков имеется выступающий палец 6 с проушиной на конце. К этой проушине прикреплен конец цепи 7 (поз. 2 на рис. 1.8). Если в вертикальном положении лестницы подтянуть цепь против часовой стрелки вниз, то валик 1, а также кулачок 4 повернутся так, что окажутся в плоскости ступеней второго колена и не будут мешать выдвиганию колен лестницы.








Рис. 1.10. Механизм останова:

1 – валик; 2 – упор (поз. 3 на рис. 1.9); 3 – полка (поз. 1 на рис. 1.9); 4 – кулачок;
5 – тетива; 6 – выступающий палец; 7 – цепь (поз. 2 на рис. 1.8);
8 – ступень первого колена



Для закрепления колен лестницы, выдвинутой на заданную высоту, надо отрывисто подтянуть цепь в обратном направлении, т.е. снизу вверх. При этом начнется сдвигание колен лестницы и, кроме того, поворот валика 1. Палец 6 опустится вниз, а кулачки 4 поднимутся вверх до упора 2. При сдвигании колен кулачки 4 встретят на своем пути ступень 8 первого колена, упрутся в них и задержат сдвигание лестницы. При этом вся нагрузка передается на ступень 8 первого колена.

Пояс пожарный спасательный – индивидуальное приспособление, предназначенное для страховки при работе на высоте, спасания людей и самоспасания пожарных во время тушения пожаров, первоочередных аварийно-спасательных работ, а также для топора пожарного и карабина.

Пожарный пояс (рис. 1.11) состоит из ленты 2, пряжки 6, кожаной облицовки 3 с пятью парами люверсов (укрепленных отверстий 1 на конце пояса).

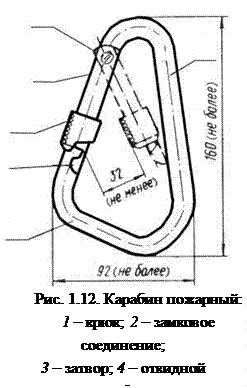

Карабин пожарный – карабин (рис. 1.12), входящий в состав снаряжения пожарного и предназначенный для страховки пожарного при работе на высоте, а также для спасания и самоспасания с высотных уровней. Он состоит из силовой скобы крюка 1, воспринимающего рабочую нагрузку, замкового соединения 2, обеспечивающего соединение крюка и откидной части затвора 4. Она шарниром 5 соединена с крюком 1. Откидная часть затвора замыкателем 3 (муфта с резьбой) запирает замковое соединение. Рабочий участок карабина обозначен цифрой 6.

Веревка пожарная спасательная – веревка, предназначенная для вооружения подразделений ГПС, используемая для страховки пожарных при тушении пожаров и проведения связанных с ними первоочередных аварийно-спасательных работ. Веревки могут быть обычного исполнения (ВПС) и термостойкие (ТПВ). Веревки изготовляют из высококачественного льна или из синтетических волокон. Длина спасательной веревки 25–30 м. Хранят веревки в чехлах из водонепроницаемой ткани.

Веревки должны храниться в закрытых помещениях (отсеках автомобиля) с влажностью не более 70 %, защищенных от прямых солнечных лучей, масла, бензина и других растворителей, на расстоянии не менее 1 м от отопительных приборов.
