Работа с файлами чертежей в AutoCAD. Создание, открытие, сохранение чертежей





Команды, не требующие завершения предыдущих команд

Как правило, выполнение каждой последующей команды требует завер­шения предыдущей. Однако существует небольшое количество команд, которые являются исключением из данного правила. Такие команды называются «прозрачными», и большинство из них составляют команды управления видом на экране: Пан (Pan), Показать (Zoom) и т. п. Эти команды могут запускаться во время выполнения других команд, а после их завершения AutoCAD возвращается к продолжению рабо­ты прерванной команды.

Признаком «прозрачной» команды является апостроф «'» в командной строке, стоящий перед ее именем. Вызвать «прозрачную» команду можно так же, как и любую другую. Однако если вы собираетесь это сделать из ко­мандной строки, то поставьте сначала апостроф, а только затем наберите ПОЛНОЕ имя команды (ввод псевдонима в этом случае не допускается).

После вызова «прозрачной» команды из командной строки список ее опций выводится, начиная с двойной угловой скобки (»). При других способах вызова «прозрачной» команды список опций отсутствует.

По своей сути работа в AutoCAD сводится либо к созданию нового чертежа, либо к редактированию уже существующего. В случае создания нового чер­тежа вы должны в начале своей работы создать новый чистый чертеж, вы­полнить на нем определенные построения, а затем сохранить его в виде файла на жестком диске.

В случае редактирования уже существующего чертежа вам необходимо найти и открыть соответствующий файл чертежа, внести свои поправки, а затем сохранить отредактированный чертеж.

Все, что вы создаете и храните на компьютере, хранится в нем в виде файлов. Это могут быть текстовые файлы, графические файлы, видеофай­лы и т. д. То же самое относится и к электронным чертежам. Чертежи, со­здаваемые в AutoCAD, хранятся в специальных файлах, имеющих расширение .dwg.

Но, помимо файлов с чертежами, AutoCAD часто оперирует и другими спе­циальными файлами, имеющими следующие расширения:

• .dws - это файлы-шаблоны, об использовании которых будет сказа­но отдельно;

• .dxf - это файлы рисунков в текстовом или двоичном формате.

Такие файлы используются для обмена данными с другими программами.

Если только что созданный чертеж не сохранить на жестком диске компью­тера (или другом носителе), то он будет утерян.

Общие правила и способы создания чертежей. Создание нового чертежа при запуске программы. Создание нового чертежа в процессе работы. Создание новых чертежей с помощью диалоговых окон «Создание нового чертежа» (Startup) и «Создание нового чертежа»

Система AutoCAD автоматически приступает к созданию нового чертежа каждый раз, когда вы ее запускаете. При этом:



· Либо сразу создается новый пустой чертеж с параметрами по умол­чанию (размер A3 (420x297 мм), единицы измерения — милли­метры), на котором можно сразу чертить. В случае необходимости потом можно изменить параметры чертежа вручную (с помощью соответствующих команд).

· Либо запускается специальное диалоговое окно Начало работы (Startup), позволяющее уже на этапе создания удобно задать пара­метры чертежа или выбрать шаблон, на основе которого тот должен быть создан.

При начале работы удобно использовать диалоговое окно Начало работы (Startup). Что­бы оно появлялось при каждом запуске AutoCAD, надо в командной строке ввести Startup, нажать "Enter", а затем в ответ на сообщение Новое зна­чение Startup <0>: ввести 1.

Как результат, в дальнейшем при каждом запуске AutoCAD 2012 будет автоматически открываться окно Начало работы (Startup). Чтобы оно появилось именно сейчас, вам придется перезапустить AutoCAD 2012.

Далее мы по шагам рассмотрим настройку параметров нового чертежа как с помощью диалогового окна Начало работы (Startup), так и вручную.

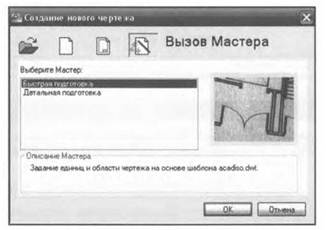

Рис. 6. Начало работы

В окне Startup (Начало работы) имеются следующие четыре кнопки, позволяющие выбрать нужное действие:

— Открыть чертеж (Open a Drawing) - открыть один из со храненных чертежей. Эта кнопка доступна только в диалоговом окне Начало работы (Startup), появляющемся сразу после запуска AutoCAD.

— Простейший шаблон (Start from Scratch) - создать новый чертеж на основе простейшего шаблона. Самый простой способ начать работу над новым чертежом. При этом от вас требуется только указать тип единиц измерения: метрическую (миллиметры) или британскую (дюймы), нажать «ОК», и чертеж будет создан.

— Использовать шаблон (Use a template ) - создать новый чертеж на основе одного из шаблонов.

- Использовать мастер (Use a Wizard) - создать новый

чертеж с помощью одного из двух мастеров.

Таким образом, из окна Начало работы (Startup) вы можете создать но­вый чертеж тремя способами: либо выбрав некоторый шаблон, либо в виде простейшего пустого чертежа (простейшего шаблона, на котором ничего нет, но зато указаны единицы измерения), либо запустив один из мастеров задания параметров чертежа.

В последнем случае вам будет предложено два мастера на выбор:

• Быстрая подготовка (Quick Setup) - при выборе данного мастера от вас потребуется задать только тип линейных единиц измерения и размеры зоны рисования (чертежа).

• Детальная подготовка (Advanced Setup) - представляет собой более детализованный мастер создания чертежей. Позволяет уже на начальном этапе задать ряд дополнительных характеристик чер­тежа, помимо типа линейных единиц измерения и размеров зоны рисования (чертежа).

Давайте рассмотрим создание нового чертежа с помощью мастера Детальная подготовка (Advanced Setup):

1. В первом окне мастера от вас потребуется задать тип ли­нейных единиц измерения Единицы (Units). Выбор производит­ся путем установки переключателя в нужное положение. При этом расположенный справа рисунок будет иллюстрировать текущий ва­риант. Выберите десятичные единицы - переключатель Десятич­ные (Decimal), а затем посредством раскрывающегося списка Точность (Precision) установите точность, то есть количество зна­ков после запятой. Закончив, нажмите на кнопку Далее (Next).

2. Во втором окне вам необходимо указать единицы и точ­ность измерения углов. Делается это так же, как и в предыдущем случае. Выберите Десятичные градусы (Decimal Degrees) и точ­ность 0 (углы будут округляться до целых значений). Нажмите кнопку Далее (Next).

3. В третьем окне следует указать направление, которое должно соответствовать нулевому углу. По умолчанию это Восток (East), и данное значение изменять не рекомендуется. Поэтому просто нажмите Далее (Next) в этом окне.

4. В следующем окне от вас потребуется задать направление отсчета углов — Направление углов (Angle Direction). По умол­чанию используется значение Против часовой стрелки (Counter­clockwise), и его изменять не рекомендуется. Нажмите кнопку Да­лее (Next).

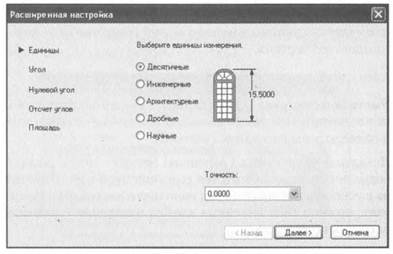

Рис. 7. Единицы изммерения

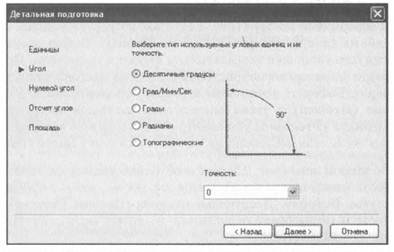

Рис. 8. Угловые единицы

5. В последнем окне задаются размеры области рисования (размеры чертежа) - Площадь (Area).В поле Ширина (Width)указывается ширина, а в поле Длина (Length)- длина. Располо­женная справа картинка иллюстрирует текущие параметры. На этом работа мастера заканчивается. Нажмите кнопку Готово (Finish).Новый чертеж будет создан.

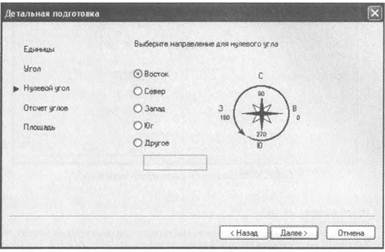

Рис. 9. Нулевой угол

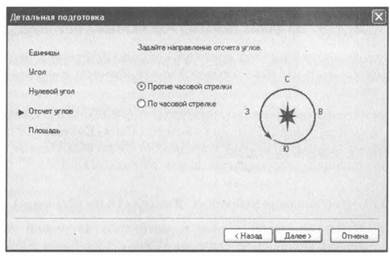

Рис. 10. Направление отсчета угла

Работа мастера Быстрая подготовка (Quick Setup),по сравнению с рас­смотренным выше мастером Детальная подготовка (Advanced Setup),осуществляется по сокращенному варианту и состоит только из двух эта­пов: первого и последнего.

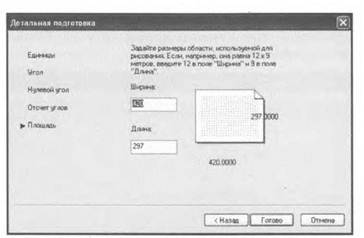

Рис. 11. Размер рабочего листа

Задание параметров чертежа. Единицы измерения, команда Units, изменение параметров чертежа, команда Limits.

Изменить параметры чертежа после его создания (например, чертежа, со­зданного с параметрами по умолчанию) можно вручную, с помощью специ­альных команд.

Для задания размеров чертежа вручную предназначена команда Limits (Лими­ты), а для задания единиц измерения команда Units (Единицы). В принципе их можно использовать на любом этапе работы с чертежом. Однако, чтобы не возникало путаницы, рекомендуется делать это в самом начале.

Команду Units (Единицы) можно вызвать либо из строки системно­го меню Формат (Format) Единицы (Units), либо введя в командную строку _units.

В результате на экране появится диалоговое окно Единицы чертежа (Drawing Units) (см. рис. 2.9). В нем, собственно, и производится настройка единиц измерения, которые должны использоваться на Чертеже. Линейные единицы измере­ния задаются группой настро­ек Линейные (Length), а угло­вые - группой настроек Угловые (Angle).

Тип линейных и угло­вых единиц измерения за­дается в полях Тип (Туре), а точность - количество знаков после запятой - для каждой из единиц указывается в полях Точ­ность (Precision).

В качестве типа единиц долж­но быть установлено Деся­тичные (Decimal). А что каса­ется точности, то по большо­му счету вы можете задать ее такой, какая вам удобна. Однако не рекомендуется для углов повышать точность до десятых, а тем более до тысячных. Углы желательно округлять до целых значений (точ­ность равна 0).

По умолчанию углы отсчитываются от горизонтального направления, про­тив часовой стрелки - и это менять не рекомендуется. Однако, если вам бу­дет необходимо, отсчет угла по часовой стрелке можно установить, включив флажок По часовой стрелке (Clockwise).

Направление нулевого угла, от которого отсчитываются углы, можно поменять, нажав на кноп­ку Направление... (Direction...) в окне Единицы рисунка (Draw­ing Units). В результате появит­ся еще одно диалоговое окно. Выбор направле­ния (Direction Control), в кото­ром вы и сможете произвести не­обходимую настройку.

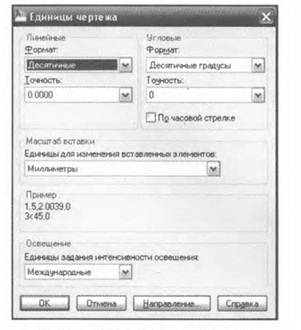

Рис. 12. Задание параметров чертежа

Задать или изменить размеры чертежа вручную можно с помощью коман­ды Limits(Лимиты). Для этого указываются координаты левого нижнего и правого верхнего углов. Обычно в качестве координат левого нижнего угла указывается 0,0, чтобы начало координат соответствовало левому нижнему углу чертежа. Благодаря этому в дальнейшем будет удобнее всего произво­дить построения.

В качестве координат правого верхнего угла указывается ширина и высота чертежа. Так, для формата А4 это будет 210,297, а для формата A3 - 420,297.

Чтобы воспользоваться командой Limits (Лимиты),можно обратиться к строке системного меню. Вам следует выбрать Формат (Format) -> Ли­миты чертежа (Drawing Limits).Кроме того, для запуска команды можно просто ввести в командную строку _limitsи нажать «Enter».

После вызова команды Limits (Лимиты)в командной строке AutoCAD вы­даст следующий запрос:

Specify lower left corner or [ON/OFF] <0.0000, 0.0000>:

Левый нижний угол или [ВКЛ/ОТКЛ] <0.0000, 0.0000>:

В треугольных скобках по умолчанию предлагается значение 0,0 в качестве координат левого нижнего угла. Оно нам как раз и подходит. Чтобы при­нять значение, предлагаемое по умолчанию, достаточно просто нажать кла­вишу «Enter». Так и сделаем.

Далее от вас потребуется ввести координаты верхнего правого угла экрана. При этом в командной строке появится запрос:

Upper right corner <420.0000, 297.0000>:

Правый верхний угол <420.0000, 297.0000>:

По умолчанию формат нашего графического поля соответствует стан-
дартному формату A3 (420x297 мм). Если вас это устраивает - нажмите
«Enter», если нет - введите новые координаты правого верхнего угла и на-
жмите «Enter».

На этом задание размеров листа будет закончено, и в командной строке сно­ва появится стандартный запрос:

Command:

Команда:
