Обозначения элементов систем автоматики (средств автоматизации)

Пример

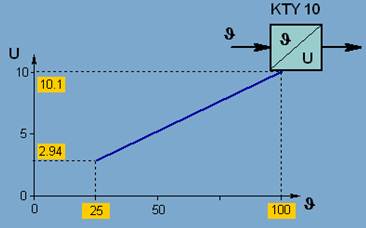

Рис. 8 Характеристика температурного датчика типа KTY 10.

Этот датчик преобразовывает температуру транзистора в аналоговое напряжение. Для измерения температурный датчик должен быть сначала калиброван. Для этого используются точки 250^o и 1000^o на панели калибровки υ. При помощи этих точек можно приблизительно определить характеристику датчика U/ υ. Но примите во внимание, что точная калибровка датчика - только использование калиброванного термометра.

Буквенные обозначения средств автоматизации строятся на основе латинского алфавита и состоят из трех групп букв:

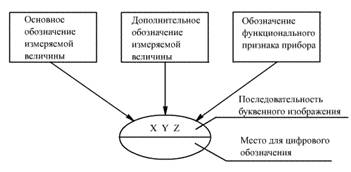

Рис. 9 Последовательность буквенных обозначений

Последовательность слева направо:

1. Обозначение основной измеряемой величины;
2. Обозначение, дополнительное (уточняющее основную) измеряемую величину;<
3. Обозначение функционального признака прибора.
