Зона гистерезиса
|
|
|
|
Ширина зоны гистерезиса в современных двухпозиционных регуляторах является единственным программируемым параметром настройки. Представление зоны гистерезиса описывается в руководстве по эксплуатации на соответствующий тип регулятора или систему регулирования. Основные варианты представления зоны гистерезиса показаны на рис. 4.

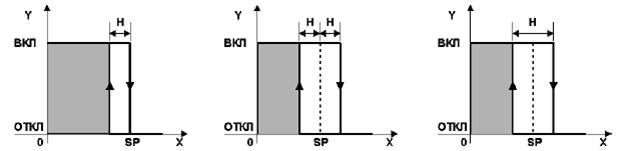

Рис. 4 Основные варианты представления зоны гистерезиса
Смысл вариантов представления зоны гистерезиса понятен из рисунка 4. Назначение гистерезиса Н - предотвращение «дребезга» управляющего выходного устройства (например, реле) вблизи задания SP от слишком частого включения нагревателя. Также встречаются другие наименования параметра зоны гистерезиса – зона нечувствительности, зона возврата, зона неравномерности, дифференциал.
Гистерезис (в некоторых типах регуляторов) может принимать как положительные, так и отрицательные значения. Отрицательные значения гистерезиса используются в основном для упреждения или задержки включения (выключения) выходных устройств. Например, включение выходного устройства по значению задания SP меньшем на величину гистерезиса Н - включение с упреждением, или выключение выходного устройства по значению задания SP меньшем на величину гистерезиса Н - выключение с задержкой. Эти типы гистерезиса применяются для того, чтобы учесть инерционность обьектов регулирования.
|
|
|
|
