Работа с цветным растром





ЛЕКЦИЯ 6 Создание объектов

Одним из способов оцифровки карты является прямая оцифровка цветного растра. Этот способ удобно использовать тогда, когда имеющийся растр содержит малое количество цветов - как правило это значит, что он был обработан ранее.

Для того, чтобы начать трассировать цветной растр необходимо задать наборы цветов. Каждый набор цветов задает цвета, которые трассировщиком будут распознаваться как один и тот же цвет. Выберем пункт меню Инструменты - Трассировка - Наборы цветов. Внизу появляется панель создания групп цветов.

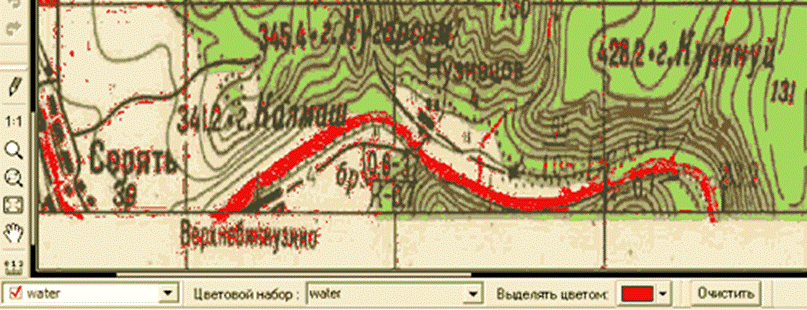

Раз мы будем трассировать реки и прочие водоемы, то выбирать будем именно те цвета, которыми на карте обозначена вода. При первом тыке мышкой в любой из цветов, программа запросит название нового набора, - назовем его по цвету слоя, "water". При добавлении цветов удобно рассматривать карту в крупном масштабе, чтобы было видно отдельные пикселы. Поэтому здесь желательно сразу привыкнуть к двум горячим клавишам, которые и дальше очень часто будут использоваться. По нажатию на Tab программа входит и выходит из режима лупы, то если приближения-удаления от карты, причем приближение происходит по нажатию левой клавиши мыши, а удаление по правой. И клавиша Пробел, так же, как в фотошопе, переключает программу в режим перетаскивания карты: нажав и удерживая пробел, можно перетаскивать карту в любом направлении. Пиксели всех цветов, которые добавленны к тому моменту к текущей группе цветов, выделаются некоторым цветом.

После того, как слой водных объектов более или менее выделился, можно перейти непосредственно к трассировке. Как видим, в нашем случае попытка выделить слой водных объектов непосредственно с исходного цветного растра дала довольно посредственные результаты. Одной из причин такого может быть то, что этот растр побывал в формате JPG, выполняющем сглаживание оттенков при сжатии.
