Подключение дополнительных растров к проекту


После того, как путем манипуляций в фотошопе мы получили хороший монохромный растр, в котором явно выделяются нужные нам для некоторого слоя объекты, нужно этот растр опять подключить к проекту. Неужели опять придется мучаться с привязкой? К счастью, нет. Мы ведь в фотошопе меняли только цвета точек, но не меняли размер самого рисунка, поэтому добавление нового растра пройдет легко и просто.

Выбираем меню Проект - Добавить растр, в уже знакомом окне выбираем имя нового нашего файла и текущий проект, а в качестве метода привязки выбираем Без коррекции, и на следующем шаге - Использовать параметры ранее зарегистрированного растра. Вот и все, у нас в проекте появился новый растровый слой.

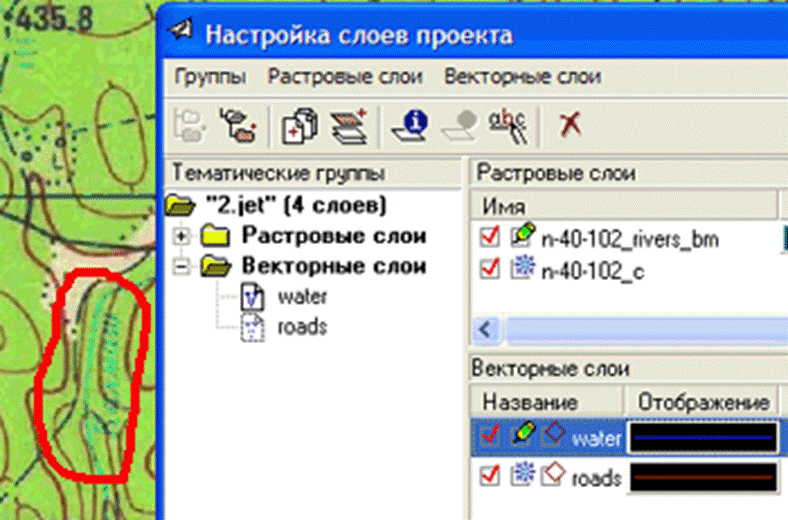

Easy Trace автоматически начинает "просвечивать" монохромным растром через цветной, выделяя точки этаким голубоватеньким цветом, но мы на всякий случай уточним ему, что нам нужно. Зайдем в окно параметров слоев и обратимся к растровым слоям. Заблокируем на всякий случай исходный цветной растровый слой. Заморозка не влияет на видимость слоя, но влияет на его участие в трассировке. И это именно то, что нам нужно: видеть мы хотим цветной растр, а трассировка должна идти по подготовленному нами ранее черно-белому.
