Сохранение и экспорт объектов


Понятно, что вектирозация растра нужна не сама по себе, а для того, чтобы с созданными векторными объектами работать где-то еще. Easy Trace обладает богатыми возможностями по экспорту информации. Сначала немного текста из руководства.

Интерфейс может показаться чрезмерно обширным и усложненным, но это обусловлено стремлением разработчиков обеспечить как можно более полную конвертацию данных между форматами, которые подчас значительно различаются. Безусловно, абсолютно полная конвертация данных невозможна, поскольку разные ГИС\CAD приложения придерживаются значительно различающихся подходов к представлению данных.

В основном это относится не к геометрическим, а к атрибутивным свойствам данных, таким как тип линий, точечные символы и т.д. Для каждого конкретного формата описывается его подмножество, поддерживаемое Easy Trace. Easy Trace поддерживает обмен со следующими ГИС\CAD приложениями: ArcInfo (GEN), ArcView (SHP), CREDO (TOP), Intergraph (DGN), MapInfo (MIF), WinGIS (ASC). Со всеми поддерживаемыми системами возможен двусторонний обмен (как экспорт, так и импорт).

Кроме конвертации данных из проекта Easy Trace в выбранный формат, при экспорте могут быть выполнены и некоторые дополнительные операции:
— отсечение векторной информации по заданной прямоугольной рамке;
— тематическое ограничение экспортируемой информации, т.е. экспорт только заданных слоев;
— экспорт атрибутивной информации (сохраняемой в базе данных проекта) — для некоторых форматов;
— аффинное преобразование координат на основе набора контрольных точек;
— регистрация растровых слоев, т.е. экспорт информации, привязывающей растр к конечной системе координат;
— преобразование строковой информации в OEM- (DOS-) кодировку.

Итак, выбираем в меню Файл - Экспорт. На первом шаге выбирается формат файла и папка, в которую будут экспортированы результаты работы. В качестве такого формата выбираем SHP(ArcView), указываем папку и нажимаем Next. На следующей странице нас спрашивают, нужно ли конвертировать текстовые строки, которых у нас пока нет, некоторые параметры сохранения полилиний и полигонов, нужно ли проводить отсечение - от всего этого пока отказываемся и нажимаем Next. Далее нас спрашивают, какие слои мы хотим экспортировать - в нашем случае выбираем water и нажимаем Next. На следующей странице нас спросят про опции слоев и дадут поменять имя у получаемых файлов - от всего откажемся и нажмем Next.

На следующем шаге у нас будет возможность задать преобразование координат сохраняемых векторных объектов. Так как мы заранее позаботились о том, чтобы хорошенько привязать растр, никакого преобразования нам не надо. На последней странице пропустим все опции экспорта и опции экспорта блоков, согласимся с правилами именования файлов и нажмем Finish.

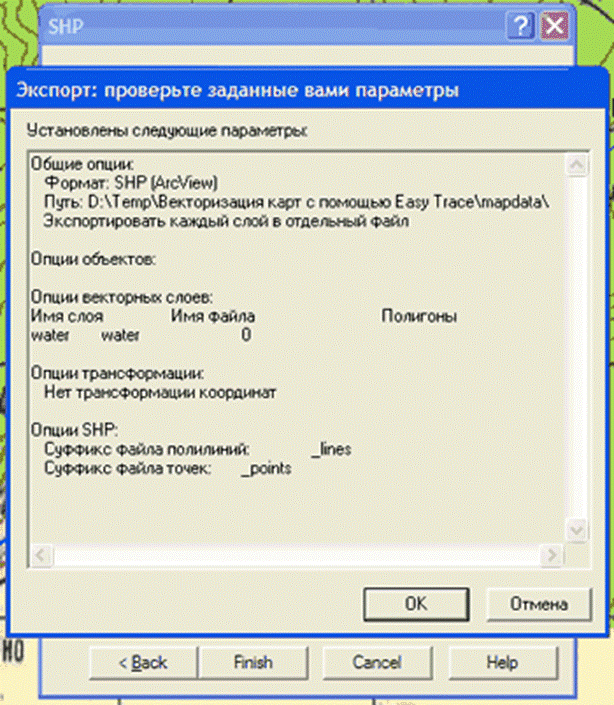

Соглашаемся со сводкой применяемых параметров и - ура! - экспорт завершается успешно, о чем лучше не читать в логе :). Больше половины дела сделано.
