Экспорт поверхности из текстового файла





ФОРМИРОВАНИЕ ЦИФРОВОЙ МОДЕЛИ МЕСТНОСТИ

Основой для проектирования служит цифровая модель местности (ЦММ).

В системе Robur существует два основных способа ее формирования:

1. Из модуля обработки материалов геодезических изысканий;

2. Импорт из текстовых файлов цифровых тахеометров / других систем обработки геодезических данных / векторизаторов.

Первый способ целесообразно использовать при строительстве достаточно протяженных линейных сооружений (десятки и более км), где необходимо производить контроль невязок и уравнивание измерений.

Второй способ используется при меньшей длине линейных сооружений, площадной съемке, и т.п., т.е когда достаточно точности вычисления координат, обеспечиваемой электронным тахеометром; Также данный вариант используется в случае использования данных, полученных из других систем.

Для экспорта поверхности из текстового файла необходимо выбрать пункт меню Проект/Импортировать/Поверхность… .

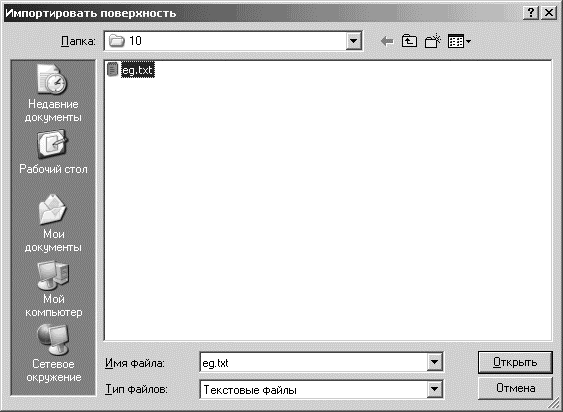

В появившемся диалоге открытия файла выберите файл с поверхностью и нажмите ОК.

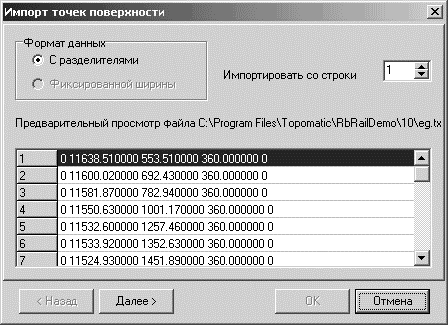

Появится следующее окно:

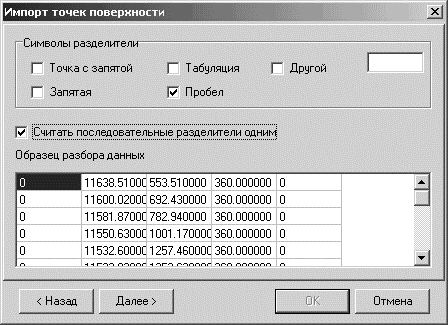

Нажмите кнопку Далее, укажите тип разделителя в текстовом файле, установите флажок считать последовательные разделители одним, и еще раз нажмите далее.

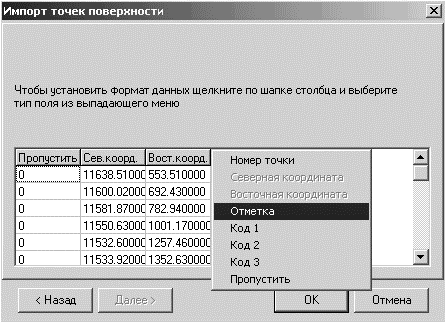

Левым щелчком мыши по заголовкам таблицы укажите, в каком из столбцов находится координата X, Y, Z.

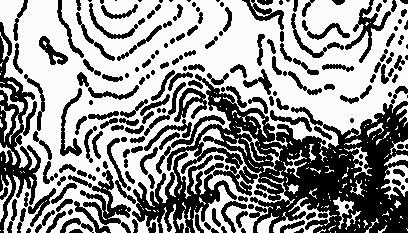

Затем нажмите ОК. При этом точки появятся на окне плана.
