Создание проектного продольного профиля

В системе Robur существует несколько способов проектирования продольных профилей (по руководящей отметке, по рабочей отметке(параллельно земле), по поперечному уклону и смещению относительно другого профиля).



Система позволяет построить первое приближение продольного профиля по руководящей отметке.



Для начала определим само понятие руководящей отметки. Руководящая отметка - наиболее желательная высота насыпи при подборе проектного профиля. В отличие от рабочей отметки, когда проектная линия смещается на заданную высоту во всех точках, при проектировании по руководящей отметке, система пытается построить проектный профиль с соблюдением заданных норм проектирования и минимизацией объемов земляных работ. Рабочие отметки будут отличаться от руководящей, стремясь максимально возможно приблизится к ней, с соблюдением заданных норм проектирования.

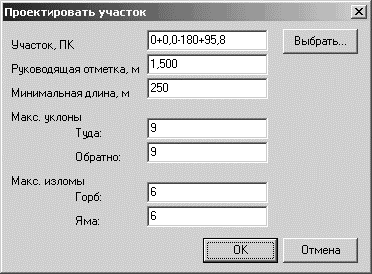

Для проектирования профиля по руководящей отметке выберем пункт меню Профиль/Проектировать по руководящей отметке…. Появится следующий диалог:





В нем задается участок проектирования (в пикетаже) и нормы проектирования продольного профиля. Нажимаем ОК.

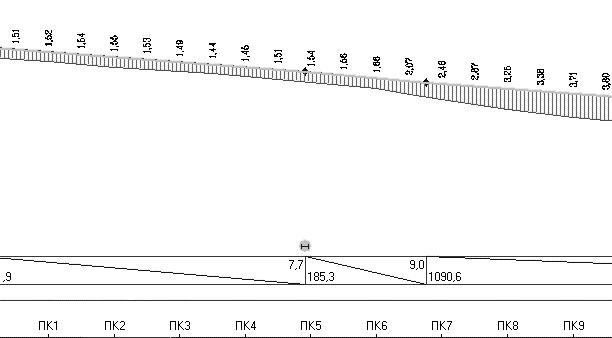

В окне профиля отобразится автоматически подобранное первое приближение проектного профиля.
