Узкополосные и широкополосные помехи




Узкополосные помехи: спектр близок к линейчатому, максимальный уровень приходится на одну частоту, возможно наличие гармоник малых порядков, при этом энергия спектра сосредоточена в основном в относительно узкой полосе частот около некоторой фиксированной частоты ω0

гармонический сигнал u(t)=umsin(ωt + φ)

Источники узкополосных помех – системы связи, системы питания на переменном токе



Широкополосные помехи: условия, описанные для узкополосных помех, не выполняются.

последовательность прямоугольных импульсов,

одиночные апериодические импульсы,

одиночные колебательные затухающие импульсы и т.п.

Источники широкополосных помех удары молнии, разряды статического электричества, коммутация индуктивной нагрузки, газоразрядные лампы и т.п.

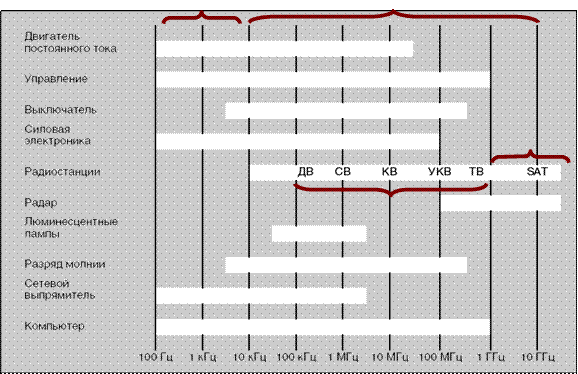

Спектры генерируемых колебаний









Способы описания помех

Временная и частотная области важны точные параметры, от которых зависит ее мешающее воздействие

● Для периодических помех такими являются: частота f и амплитуда Xmax. Эти параметры определяют амплитуду напряжения помехи во вторичных контурах Umax.

● Для непериодических помех важнейшими параметрами являются следующие:

скорость изменения Δx/Δt (скорость нарастания или спада). Данная величина определяет максимальное напряжение помехи Usmax, вызванной во вторичной цепи;

интервал времени Δt , в течение которого помеха х имеет максимальную скорость изменения амплитуды; этот интервал идентичен длительности действия напряжения помехи us во вторичной цепи;

максимальное значение изменения амплитуды Δx , пропорциональное интегралу напряжения помехи вторичной цепи по времени (площади импульса помехи).
