Сплавы железа с углеродом

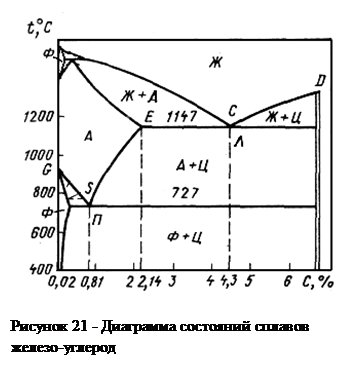

Диаграмма состояний сплавов железо-углерод (рис.21.) характеризует фа­зовый состав и превращения в системе.

Железо и углерод – полиморфные элементы и разных частях диаграммы существуют разные кристаллические фазы и структуры, обозначенные буквами.

Ф – феррит или α- железо, твердый раствор углерода в α-железе, мягкая, пластичная фаза, имеет ОЦК решетку. Существуют области феррита при высокой и при низкой температуре. Растворимость углерода в феррите мала, при низких температурах составляет 0,02%. Высокотемпературный феррит часто называют δ- железом.

А – аустенит или Ж- железо, это твердый раствор углерода в γ-железе, имеет ГЦК решетку, пласти­чен, его твердость НВ = 2000 МПа.Раствори­мость углерода в аустените достигает 2,14%.

Ц – цементит или соединение Fe₃C. Содержание углерода 6,69%. Это очень твердая и хрупкая фаза. НВ = 8000 МПа.

С – точка эвтетики, механическая смесь фаз аустенита и цементита, содержание углерода 4,3%.

Л – Ледебурит – эвтектическая смесь аустенита и цементита, содержит чередующиеся зерна фаз цементита и аустенита. Ледебурит твердый, хрупкий и непластичный. НВ = 6000 МПа

S – эвтектоидная точка, механическая смесь фаз феррита и цементита. Соответствует содержанию углерода 0.8%

П – Перлит – эвтектоидная смесь феррита и цементита. Пластичен  = 16%, твердость НВ = 2200 МПа.

Ледебурит и перлит оказывают сильное влияние на свойства сплавов, поэтому их рассматривают как самостоятельные структурные составляющие. Эта диаграмма делит сплавы на две группы.

1. Первая до 2.14% С - сплавы называются сталями

2. Вторая более 2.14% С – сплавы называются чугунами.

В структуре чугунов присутствует твердый и хрупкий ледебурит, что обуславливает их непригодность к обработке давлением и затрудняет резание.

Чугуны в зависимости от содержания углерода также делятся

– доэвтектические чугуны < 4.3% С

– заэвтектические чугуны > 4.3% С

Лекция 1.5.2. Классификация конструкционных сталей.

Существует огромное количество марок сталей с разнообразными свойствами. В СССР их выпускалось более 2000 марок. Перечисление их характеристик занимает 20 томов. Из-за такого разнообразия свойств сталь стала основным конструкционным материалом, который отвечает предъявляемым требованиям машиностроения, промышленности и строительства. Не зря XX век к называют веком стали.

Стали классифицируют по различным признакам: по назначению, химическому составу, качеству и т.д. Рассмотрим маркировку и общие характеристики некоторых сталей.
