Конденсаторы

Условно-графическое изображение конденсатора имеет вид:

Конденсатором называется элемент, запасающий энергию в электрическом поле.

Параметром конденсатора, характеризующим связь между полем и напряжением на обкладках, является емкость С:

Емкость конденсатора измеряется в Фарадах [Ф], микрофарадах [мкФ] -КГ^-6 Ф, нанофарадах [нФ] - КГ^-9 Ф и пикофарадах [пФ] - 10^-12 Ф.

При последовательном соединении нескольких конденсаторов их можно заменить одним конденсатором с эквивалентной емкостью, определяемой из соотношения:

где C_i - емкость i -ro конденсатора; N - число последовательно-соединенных конденсаторов.

При параллельном соединении N конденсаторов их можно заменить одним эквивалентным С_ЭКВ, определяемым из соотношения:

Через конденсатор протекает ток смещения:

Для постоянного напряжения U_c(t) = const, ток i _c (t) = 0, т.е. конденсатор представляет собой разрыв электрической цепи.

Справедливо соотношение:

Если на конденсатор воздействует гармонический сигнал:

то

где

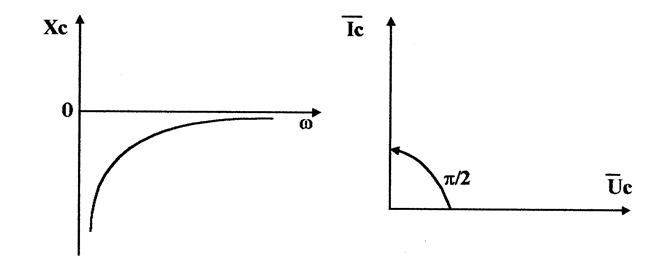

График зависимости реактивного сопротивления Х_с от частоты приведен на рисунке 1.24, а векторная диаграмма тока и напряжения на конденсаторе - на рисунке 1.25.

Энергия, запасаемая конденсатором, определяется из соотношения:

Рис. 1.24 Частотная характеристика конденсатора

Рис. 1.25 Векторная характеристика конденсатора

Конденсаторы, применяемые в радиоэлектронике, разделяются на конденсаторы постоянной емкости, конденсаторы переменной емкости и подстроечные.

По материалу диэлектрика между обкладками, конденсаторы подразделяются на бумажные, слюденые, пленочные, керамические, электролитические и воздушные.

Основными параметрами конденсаторов являются:

1. Номинальная емкость - емкость конденсатора, которая указывается на корпусе конденсатора.

2. Класс точности, показывающий пределы допустимого отклонения реальной емкости конденсатора от номинального значения: I класс - ± 5%;

II класс - ± 10%; III класс - ± 20%.

3. Номинальное рабочее напряжение - наибольшее напряжение между обкладками конденсатора, при котором он надежно работает, сохраняя свои параметры.

3. Температурный коэффициент емкости (ТКЕ), показывающий величину относительного изменения емкости от номинального значения при изменении температуры на 1°С.
