Светодиоды

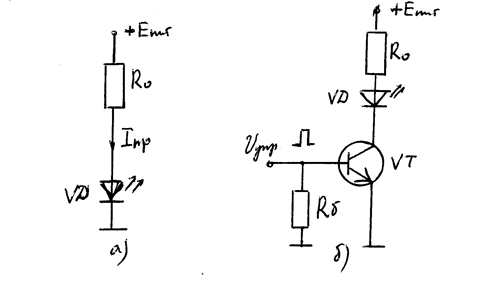

Светодиодами называют приборы с р-n переходами, которые излучают свет при протекании через них прямого тока. Светодиоды являются источниками некогерентного излучения. На рис. 2.10а приведена схема включения светодиода при непрерывном, а на рис. 2.106 - при.импульсном излучении.

Рис. 2.10

Одним из основных параметров светодиодов является длина волны l излучаемого света, определяющая цвет свечения - красный, желтый, зеленый или инфракрасный диапазон. Эта длина волны зависит от ширины запретной зоны между разрешенными уровнями орбит электронов в полупроводнике. Реально переход носителей происходит не между двумя уровнями, а между несколькими близко расположенными уровнями. Это приводит к некоторой размытости спектра излучения светодиодов.

Другим важнейшим параметром светодиодов является их к.п.д. - h. К.п.д. светодиодов определяется как отношение мощности, излучения к электрической мощности подводимой к прибору. На практике достигнутое значение к.п.д. не превышает 1%.

Еще одним важнейшим параметром светодиодов является мощность излучения g. Отличительным свойством светодиодов является их безинерционность, что позволяет им работать на частотах до 100 мГц.

Важным практическим параметром светодиодов является их номиналь­ная и максимальная величины прямого тока I_ном и I_max. Для ограничения токов через светодиоды служат ограничительные резисторы: r_o ³ Е_пит / I_ном.
