Пример 1

Рис.1.1. Схема ручного регулирования температуры сушильного шкафа

Требуется вручную поддерживать температуру в сушильном шкафу на уровне Т_зад.

Человек-оператор в зависимости от показаний ртутного термометра РТ включает или выключает нагревательный элемент Н с помощью рубильника Р.

На основе данного примера можно ввести определения:

Объект управления (объект регулирования, ОУ) – устройство, требуемый режим работы которого должен поддерживаться извне специально организованными управляющими воздействиями.

Управление – формирование управляющих воздействий, обеспечивающих требуемый режим работы ОУ.

Регулирование – частный вид управления, когда задачей является обеспечение постоянства какой-либо выходной величины ОУ.

Автоматическое управление – управление, осуществляемое без непосредственного участия человека.

Входное воздействие (Х) – воздействие, подаваемое на вход системы или устройства.

Выходное воздействие (У) – воздействие, выдаваемое на выходе системы или устройства.

Внешнее воздействие – воздействие внешней среды на систему.

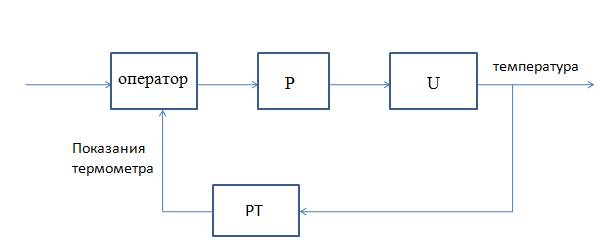

Структурная схема системы регулирования к примеру 1 изображена на рис 1.2.

Пример 2 Схема автоматического регулирования температуры сушильного шкафа.

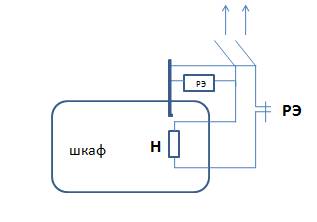

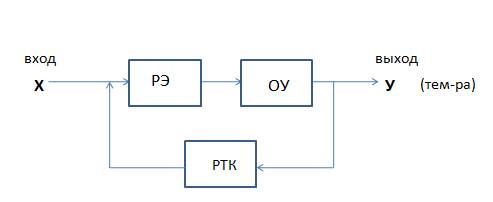

В схеме используется ртутный термометр с контактами РТК. При повышении температуры ртутный термометр до заданной температуры, контакты замыкаются столбиком ртути, катушка релейного элемента РЭ возбуждается и цепь нагревателя Н размыкается контактом РЭ. При понижении температуры контакты термометра размыкаются, реле обесточивается, возобновляя подачу энергии на объект (см. рис. 1.3.)

Пример 3 Схема АСР температуры с измерительным мостом.

При температуре объекта, равной заданной, измерительный мост М (см. рис. 1.4) уравновешен, на вход электронного усилителя ЭУ сигнал не поступает и система находится в равновесии. При отклонении температуры изменяется сопротивление терморезистора R_Т и равновесие моста нарушается. На входе ЭУ появляется напряжение, фаза которого зависит от знака отклонения температуры от заданной. Напряжение, усиленное в ЭУ, поступает на двигатель Д, который перемещает движок автотрансформатора АТ в соответствующую сторону. При достижении температуры, равной заданной, мост сбалансируется и двигатель отключится.

Рис. 1.4

Величина заданного значения температуры устанавливается с помощью резистора R_зад. ¨

Исходя из описанных примеров, можно определить типовую структурную схему одноконтурной АСР (см. рис. 1.5). Принятые обозначения:

x - задающее воздействие (задание), e = х - у - ошибка регулирования, u - управляющее воздействие, f - возмущающее воздействие (возмущение).

Рис. 1.5

Определения:

Задающее воздействие (то же, что входное воздействие Х) - воздействие на систему, определяющее требуемый закон изменения регулируемой величины).

Управляющее воздействие (u) - воздействие управляющего устройства на объект управления.

Управляющее устройство (УУ) - устройство, осуществляющее воздействие на объект управления с целью обеспечения требуемого режима работы.

Возмущающее воздействие (f) - воздействие, стремящееся нарушить требуемую функциональную связь между задающим воздействием и регулируемой величиной.

Ошибка управления (е = х - у) - разность между предписанным (х) и действительным (у) значениями регулируемой величины.

Регулятор (Р) - комплекс устройств, присоединяемых к регулируемому объекту и обеспечивающих автоматическое поддержание заданного значения его регулируемой величины или автоматическое изменение ее по определенному закону.

Автоматическая система регулирования (АСР) - автоматическая система с замкнутой цепью воздействия, в котором управление (u) вырабатывается в результате сравнения истинного значения у с заданным значением х.

Дополнительная связь в структурной схеме АСР, направленная от выхода к входу рассматриваемого участка цепи воздействий, называется обратной связью (ОС). Обратная связь может быть отрицательной или положительной.

1.2. Классификация АСР.

1. По назначению (по характеру изменения задания):

· стабилизирующая АСР - система, алгоритм функционирования которой содержит предписание поддерживать регулируемую величину на постоянном значении (x = const);

· программная АСР - система, алгоритм функционирования которой содержит предписание изменять регулируемую величину в соответствии с заранее заданной функцией (x изменяется программно);

· следящая АСР - система, алгоритм функционирования которой содержит предписание изменять регулируемую величину в зависимости от заранее неизвестной величины на входе АСР (x = var).

2. По количеству контуров:

· одноконтурные - содержащие один контур,

· многоконтурные - содержащие несколько контуров.

3. По числу регулируемых величин:

· одномерные - системы с 1 регулируемой величиной,

· многомерные - системы с несколькими регулируемыми величинами.

Многомерные АСР в свою очередь подразделяются на системы:

а) несвязанного регулирования, в которых регуляторы непосредственно не связаны и могут взаимодействовать только через общий для них объект управления;

б) связанного регулирования, в которых регуляторы различных параметров одного и того же технологического процесса связаны между собой вне объекта регулирования.

4. По функциональному назначению:

АСР температуры, давления, расхода, уровня, напряжения и т.д.

5. По характеру используемых для управления сигналов:

· непрерывные,

· дискретные (релейные, импульсные, цифровые).

6. По характеру математических соотношений:

· линейные, для которых справедлив принцип суперпозиции;

· нелинейные.

Принцип суперпозиции (наложения): Если на вход объекта подается несколько входных воздействий, то реакция объекта на сумму входных воздействий равна сумме реакций объекта на каждое воздействие в отдельности:

L(х₁ + х₂) = L(х₁) + L(х₂),

где L - линейная функция (интегрирование, дифференцирование и т.д.).

7. По виду используемой для регулирования энергии:

· пневматические,

· гидравлические,

· электрические,

· механические и др.

8. По принципу регулирования:

· по отклонению:

Подавляющее большинство систем построено по принципу обратной связи - регулирования по отклонению (см. рис. 1.7).

Элемент называется сумматором. Его выходной сигнал равен сумме входных сигналов. Зачерненный сектор говорит о том, что данный входной сигнал надо брать с противоположным знаком.

· по возмущению.

Данные системы могут быть использованы в том случае, если есть возможность измерения возмущающего воздействия (см. рис. 1.8). На схеме обозначен К - усилитель с коэффициентом усиления К.

· комбинированные - сочетают в себе особенности предыдущих АСР.

Данный способ (см. рис. 1.9) достигает высокого качества управления, однако его применение ограничено тем, что возмущающее воздействие f не всегда можно измерить.

1.3. Классификация элементов автоматических систем.

1. По функциональному назначению:

· измерительные,

· усилительно-преобразовательные,

· исполнительные,

· корректирующие.

2. По виду энергии, используемой для работы:

· электрические,

· гидравлические,

· пневматические,

· механические,

· комбинированные.

3. По наличию или отсутствию вспомогательного источника энергии:

· активные (с источником энергии),

· пассивные (без источника).

4. По характеру математических соотношений:

· линейные

· нелинейные.

5. По поведению в статическом режиме:

· статические, у которых имеется однозначная зависимость между входным и выходным воздействиями (состояние статики). Примером является любой тепловой объект.

· астатические - у которых эта зависимость отсутствует. Пример: Зависимость угла поворота ротора электродвигателя от приложенного напряжения. При подаче напряжения угл поворота будет постоянно возрастать, поэтому однозначной зависимости у него нет.
