Устройство консольно-фрезерного станка

Консольно-фрзерные станки – наиболее распространенный тип станков, используемый для фрезерных работ. Отличительной особенностью этих станков является наличие консоли (кронштейна), несущей стол и перемещающейся по направляющим станины вверх вниз.

На рис. 20 представлена конструктивная компоновка универсального горизонтального консольно-фрезерного станка, предназначенного для выполнения разнообразных фрезерных работ в условиях мелкого и крупносерийного производства.

Станок состоит из станины 2, установленной на фундаментной плите 14. На вертикальных направляющих станины расположена консоль 12 с горизонтальными поперечными направляющими, на которых удерживаются салазки 11 поворотная плита 10 с горизонтальными продольными направляющими. На этих направляющих монтируют стол 9. Такая компоновка узлов обеспечивает возможность перемещения стола в трех направлениях (продольном, поперечном и вертикальном). В станине расположена коробка скоростей 5 с рукояткой 1 и лимбом 3 и привод с электродвигателем, обеспечивающим вращение шпинделя. В консоли 12 размещена коробка подач 13 с электродвигателем, лимбом 16 и рукояткой 15 для установки подач. В верхней части станины смонтирован шпиндель 6, а на направляющих выдвижного хобота 4 закреплены подвески (кронштейны) 7 и 8, которые являются опорами фрезерных оправок для установки фрез.

Рис. 20. Конструктивная компоновка универсального горизонтального консольно-фрезерного станка

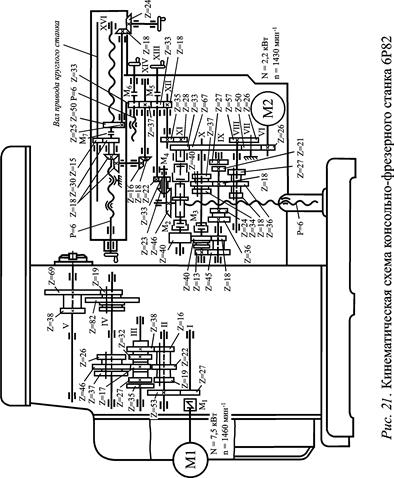

Одной из достаточно широко распространенных моделей универсальных консольно-фрезерных станков является модель 6Р82, его кинематическая схема представлена на рис. 21.

Главное движение – вращение шпинделя фрезы осуществляется от электродвигателя М1 (N = 7,5 кВт, n = 1460 мин^-1), который через коробку скоростей сообщает шпинделю 18 различных частот вращения. Уравнение кинематической цепи главного движения имеет вид

.

Движение подачи производится от электродвигателя М2 (N = = 2,2 кВт, n = 1430 мин^-1). Коробка подач станка позволяет осуществлять механическое перемещение стола в трех направлениях: продольном (перпендикулярно оси шпинделя), поперечном (параллельно оси шпинделя) и вертикальном. Специальные блокировочные устройства обеспечивают невозможность одновременного включения нескольких движений.



Восемнадцать продольных подач обеспечиваются по следующей кинематической схеме

Поперечные и вертикальные перемещения стола осуществляются аналогичным путем

Быстрое перемещение стола во всех трех направлениях осуществляется от того же электродвигателя без коробки подач, непосредственно через зубчатую передачу, фрикционную муфту М₄ на валу XI и далее по кинематическим цепям рабочих подач. Кулачковая муфта М₃ в этом случае выключена, а фрикционная муфта М₄ включена.
