Структурная схема управления станком с ЧПУ

Упрощенная структурная схема управления станком с ЧПУ

приведена на рис. 31. В качестве при­мера показано устройство ЧПУ трехкоординатного вертикально­го сверлильно-расточного станка с

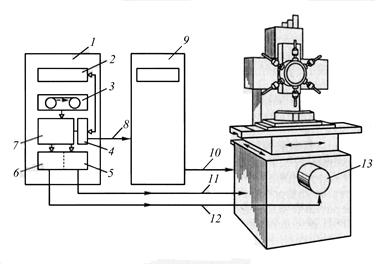

Рис. 31. Упрощенная структурная схема управления станком с ЧПУ

револьверной головкой. Устройство 1 ЧПУ состоит из следующих основных узлов: блока 2 ручно­го управления и сигнализации, блока 3 считывания информации, кодового преобразователя 7, блока 4 технологических команд, блока 5 управления приводами продольной и вертикальной пода­чи, а также приводом шпинделя; блока 6 управления приводом поперечной подачи, кабеля 8 управления технологическими ко­мандами, силового блока 9 релейных (дискретных) команд, ка­белей передачи команд на электрооборудование станка 10, связи с приводами продольной и вертикальной подачи, а также с при­водом шпинделя 11, связи с двигателем поперечной подачи 12. Станок с ЧПУ работает следующим образом:

- заданная программа, в которой отражены геометрические
размеры обрабатываемой детали и технологические команды, считывается с программоносителя (перфолента, магнитная лента,
дискета, CD, жесткий диск и т.п.) блоком 3;

- данная информация обрабатывается кодовым преобразовате­лем 7 и переносится на блоки 5, 6 управления приводами и на блок 4 технологических команд;

- блоки управления приводами через кабели связи 11, 12 пере­дают управляющие команды на приводы, обеспечивая перемеще­ние узлов станка по продольной, поперечной и вертикальной координатам (осям) в соответствии с заданной программой, а также нужную частоту вращения шпинделя;

- от блока технологических команд 4 через кабель 8 сигналы поступают в блок релейных команд 9, на выходе которого (кабель 10 ) формируются дискретные команды требуемых параметров (ток, напряжение) управления электроавтоматикой станка;

- за ходом обработки может наблюдать оператор посредством блока 2;

- с помощью этого же блока оператор может осуществлять руч­ное управление процессом и при необходимости вводить соответ­ствующие коррекции.

Библиографический список

1. Босинзон, М.А. Современные системы ЧПУ и их эксплуатация: учебник /М.А. Босинзон; под ред. Б.И. Черпакова.- М.: Издательский центр «Академия», 2006.- 192 с.

2. Митряев, К.Ф. Станки с числовым программным управлением при производстве авиационных двигателей и летательных аппаратов: учеб. пособие / К.Ф. Митряев.- Куйбышев: КуАИ, 1983.- 91 с.

3.Сибикин, М.Ю. Технологическое оборудование: учебник. – М.: Форум: Инфра-М, 2005.- 400 с.

4. Технология обработки конструкционных материалов /П.Г. Петруха, А.И. Марков, П.Д. Беспахотный и др.; Под ред. П.Г. Петрухи. М.: Высшая школа, 1991.- 512 с.

5. Чернов, Н.Н. Металлорежущие станки: учебник. – М.: Машиностроение, 1987.- 416 с.

6. Фельдштейн, Е.Э. Обработка деталей на станках с ЧПУ: учеб. пособие /Е.Э. Фельдштейн, М.А. Корниевич.- Мн.: Новое знание, 2006.- 287 с.
