Спусковой крючок

1 - цапфа; 2 - отверстие; 3 - хвост.

6 - я часть - Боевая пружина служит для приведения в действие курка, рычага взвода и спусковой тяги. Она имеет: широкое перо для действия на курок; узкое перо для действия на рычаг взвода и спусковую тягу; в средней части - отверстие для надевания пружины на прилив с резьбовым отверстием основания рукоятки. Нижний конец боевой пружины является защелкой магазина. Конец широкого пера боевой пружины изогнут для обеспечения “отбоя” курка, т. е. для постановки курка на предохранительный взвод в спущенном положении. Боевая пружина крепится на основании рукоятки задвижкой.

Боевая пружина:

1 - защелка: 2 - отверстие; 3 - широкое перо;

4 - отбойный конец; 5 - узкое перо

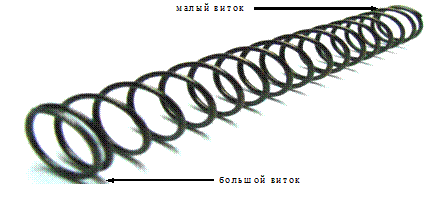

4 - я основная часть - Возвратная пружина служит для возвращения затвора в переднее положение после выстрела. Крайний виток одного из концов пружиныимеет меньший диаметр по сравнению с другимивитками. Этим витком пружина при сборке надевается на ствол, чтобы обеспечить ее надежное удержание на стволе при разборке пистолета. Пружина, надетая на ствол, помещается вместес ним в канале затвора.

5 - я основная часть - Рукоятка с винтом прикрывает боковые окна и заднюю стенку основания рукоятки и служит для удобства удержания пистолета в руке.Она имеет: отверстие для винта, который крепит рукоятку к основанию рукоятки; антабку для пристегивания пистолетного ремешка; пазы для свободного надвигания рукоятки на основание рукоятки; в задней стенке - выем для защелки магазина. В отверстии для винта расположена металлическая втулка, которая предназначена для стопорения головки винта от произвольного отвинчивания. Рукоятка изготовлена из пластмассы. Винт рукоятки служит для крепления рукоятки и задвижки на основании рукоятки. Он имеет головку и нарезную часть.

Рукоятка с винтом:

1 - пазы; 2 - отверстие; 3 - антабка; 4 - винт

6 - я основная часть - Затворная задержка удерживает затвор в заднем положении по израсходовании всех патронов из магазина. Она имеет: в переднейчасти - выступ для удержания затвора в заднем положении; кнопку с насечкой для освобождения затвора нажатием руки; в задней части - отверстие для соединения с левой цапфой шептала; в верхней части - отражатель для отражения наружу гильз (патронов) через окно в затворе. Затворная задержка передней частью вставляется в вырез в левой стенке рамки.

Затворная задержка:

1 - выступ; 2 - кнопка с насечкой; 3 - отверстие;

4 - отражатель.

7 - я основная часть - Магазин который состоит из 4 (четырёх) частей и служит для помещения восьми патронов. Он состоит из корпуса с выступом, подавателя с зубом, пружины подавателя с фиксатором и крышки. Магазин вставляется в основание рукоятки через нижнее окно.

Магазин:

1 - подаватель с зубом; 2 - корпус магазина с выступом; 3 - крышка магазина; 4 - пружина подавателя с фиксатором.

1 - я часть - Корпус магазина с выступом соединяет все части магазина. Верхние края боковых стенок корпуса загнуты внутрь для удержания патронов и подавателя. а также для направления патронов при подаче их в патронник затвором. Он имеет: в боковых стенках - окна для уменьшения массы магазина и для определения количества находящихся в магазине патронов; внизу - загнутые ребра для - крышки магазина, выступ для защелки магазина, вырез для свободного прохода левой стенки крышки магазина, желоб для прохода зуба подавателя.

Корпус магазина:

1. - окно; 2 - выступ; 3 - загнутое ребро; 4 - вырез;

5 - желоб.

2 - я часть - Подаватель с зубом служит для подачи патронов. Он имеет.два. отогнутых конца, которые направляют движение его в корпусе магазина. На одном из отогнутых концов подавателя с левой стороны имеется зуб для включения затворной задержки по израсходовании всех патронов из магазина.

Подаватель:

1 - отогнутые концы; 2 - зуб

3 - я часть - Пружина подавателя с фиксатором служит для подачи вверх подавателя с патронами при стрельбе. Нижний конец пружины отогнут для запирания крышки магазина.

4 - я часть - Крышка магазина имеет отверстие для отогнутого (нижнего) конца пружины подавателя и пазы, которыми она надевается на загнутые ребра корпуса магазина.

Крышка магазина:

1 - отверстие; 2 - пазы.
