D-разбиение по одному параметру

Пусть необходимо выявить влияние на устойчивоять САУ, например, коэффициента усиления K. Приведем характеристическое уравнение к виду D(p) = S(p) + KN(p), выделив члены, не зависящие от K в полином S(p), а в остальных членах, линейно зависящих от K, вынесем его за скобки. Граница D -разбиения задается уравнением

D(j) = S(j) + KN(j) = 0, => K = -S(j)/N(j) = X() + jY().

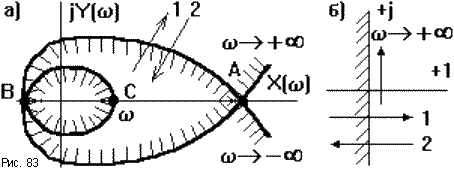

Изменяя w от - до + , будем вычислять X() и Y() и по ним строить точки границы D -разбиения. Пространство коэффициентов представляется системой координат X-Y (рис.83а). Обычно строят только половину кривой ( = [0, + ), другую половину достраивают симметрично относительно вещественной оси.

Если в плоскости корней двигаться вдоль мнимой оси от - до + и штриховать ее слева (рис.83б), то это будет соответствовать движению вдоль линии D -разбиения при изменении w от - до + и штриховке ее также слева. Переходу корня в плоскости корней из штрихованной полуплоскости в нештрихованную вдоль стрелки 1 соответствует аналогичный переход через границу D -разбиения вдоль стрелки 1, и наоборот. Если пересекается область с двойной штриховкой (точки A, В, C), то в плоскости корней мнимую ось пересекает пара комплексно сопряженных корней.

Если известно количество правых корней, соответствующее хотя бы одной D -области, то двигаясь от нее через границы с учетом штриховок, можно обозначить все остальные области. Область с наибольшим количеством штриховок является претендентом на область устойчивости. Нужно взять любую точку из этой области и при соответствующем значении K проверить систему на устойчивость любым методом.

Есть одна особенность. Так как K - вещественное число, то Y() = 0, поэтому нас интересует не вся область устойчивости, а лишь отрезок вещественной оси в этой области, то есть K = X().
