Включение звена со сложной передаточной функцией
|
|
|
|
Введем в исходную систему дополнительное звено со сложной передаточной функцией:
,
где T1д = T2д = 0.01, T3д = 0.1,T4д = 0.001.

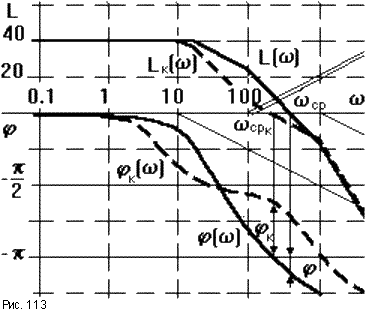

Частотные характеристики такой САУ приведены пунктирной линией на рис.113. В замкнутом состоянии САУ устойчива. Устойчивость достигается смещением вниз среднечастотной части ЛАЧХ, поэтому данный прием называется демпфированием с подавлением средних частот. Он свободен от недостатков двух предыдущих приемов и его применяют наиболее часто. Но он требует большей тщательности при подборе параметров и структуры корректирующего звена.
|
|
|
|
