Цикл и теоремы Карно

Энтропия.

Одним из функций состояния термодинамической системы является энтропия. Энтропией называется величина определяемая выражением:

dS = dQ / T. [Дж/К] (3.1)

или для удельной энтропии:

ds = dq / T. [Дж/(кг·К)] (3.2)

Энтропия есть однозначная функция состояния тела, принимающая для каждого состояния вполне определенное значение. Она является экстенсивным (зависит от массы вещества) параметром состояния и в любом термодинамическом процессе полностью определяется начальным и конечным состоянием тела и не зависит от пути протекания процесса.
Энтропию можно определить как функцию основных параметров состояния:

S = f₁(P,V); S = f₂(P,T); S = f₃(V,T); (3.3)

или для удельной энтропии:

s = f₁(P,υ); s = f₂(P,T); S = f₃(υ,T); (3.4)

Так как энтропия не зависит от вида процесса и определяется начальными и конечными состояниями рабочего тела, то находят только его изменение в данном процессе, которые можно найти по следующим уравнениям:

Ds = c_v·ln(T₂/T₁) + R·ln(υ ₂/υ ₁); (3.5)
Ds = c_p·ln(T₂/T₁) - R·ln(P₂/P₁); (3.6)
Ds = c_v·ln(Р₂/Р₁) + c_р·ln(υ ₂/υ ₁). (3.7)

Если энтропия системы возрастает (Ds > 0), то системе подводится тепло.
Если энтропия системы уменьшается (Ds < 0), то системе отводится тепло.
Если энтропия системы не изменяется (Ds = 0, s = Const), то системе не подводится и не отводится тепло (адиабатный процесс).

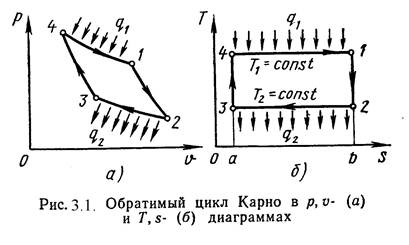

Циклом Карно называется круговой цикл, состоящий из 2-х изотермических и из 2-х адиабатных процессов. Обратимый цикл Карно в p,υ- и T,s- диаграммах показан на рис.3.1.

1-2 – обратимое адиабатное расширение при s₁=Const. Температура уменьшается от Т₁ до Т₂.
2-3 – изотермическое сжатие, отвод теплоты q₂ к холодному источнику от рабочего тела.
3-4 – обратимое адиабатное сжатие при s₂=Const. Температура повышается от Т₃ до Т₄.
4-1 – изотермическое расширение, подвод теплоты q₁ к горячего источника к рабочему телу.
Основной характеристикой любого цикла является термический коэффициент полезного действия (т.к.п.д.).

h_t = L_ц / Q_ц, (3.8)

или

h_t = (Q₁ – Q₂) / Q₁.

Для обратимого цикла Карно т.к.п.д. определяется по формуле:

h_tк = (Т₁ – Т₂) / Т₁. (3.9)

Отсюда следует 1-я теорема Карно:
|| "Термический к.п.д. обратимого цикла Карно не зависит от
|| свойств рабочего тела и определяется только температурами
|| источников".
Bиз сравнения произвольного обратимого цикла и цикла Карно вытекает 2-я теорема Карно:
|| "Обратимый цикл Карно является наивогоднейшим циклом в || заданном интервале температур"
Т.е. т.к.п.д. цикла Карно всегда больше т.к.п.д. произвольного цикла:
h_tк > h_t. (3.10)

Тема 4. Термодинамические процессы.

4.1. Метод исследования т/д процессов.

Как сказано выше первый закон т/д устанавливает взаимосвязь между количеством теплоты, внутренней энергией и работой. При этом, количество теплоты подводимое к телу или отводимое от тела зависит от характера процесса.
К основным т/д процессам относятся: изохорный, изотермический, изобарный и адиабатный.
Для всех этих процессов устанавливается общий метод исследования, который заключается в следующем:

• выводится уравнение процесса кривой Pυ и TS – диаграммах;
• устанавливается зависимость между основными параметрами рабочего тела в начале и конце процесса;
• определяется изменение внутренней энергии по формуле, справедливой для всех процессов идеального газа:

Du = с_vм|₀^t2·t₂ - с_vм|₀^t1·t₁. (4.1)

или при постоянной теплоемкости DU = m·с_v·(t₂ - t₁); (4.2)
вычисляется работа: L = P·(V₂ – V₁); (4.3)

определяется количество теплоты, участвующее в процессе:

q = c_x·(t₂- t₁); (4.4)

определяется изменение энтальпии по формуле, справедливой для всех процессов идеального газа:

Di = (i₂ – i₁) = с_pм|₀^t2·t₂ – с_pм|₀^t1·t₁, (4.5)

или при постоянной теплоемкости: Di = с_p·(t₂ – t₁); (4.6)
определяется изменение энтропии:

Ds = c_v·ln(T₂/T₁) + R·ln(υ ₂/υ ₁); (4.7)
Ds = c_p·ln(T₂/T₁) - R·ln(P₂/P₁); (4.8)
Ds = c_v·ln(T₂/T₁) + c_p·ln(υ ₂/υ ₁). (4.9)

Все процессы рассматриваются как обратимые.
