Определение логической последовательности выполнения работ

Процесс определения взаимосвязей операций включает в себя идентификацию и документирование логических взаимосвязей между плановыми операциями. Определение взаимосвязей требует хороших знаний технологии и приоритетов проекта.

Взаимосвязи операций могут быть последовательными, с собственными отношениями предшествования, а также с опережениями и задержками. В этом случае каждый выходной элемент операции используется как входной элемент другой операции или является частью поставки. Взаимосвязи операций могут быть с перекрытиями, когда еще незавершенная операция имеет достаточно выходных элементов для начала зависящей от нее операции, или с параллельным выполнением операций [1].

Исходной информацией для процесса определения взаимосвязи операций могут быть [11]:

1. описание содержания проекта - содержит определение содержания продукта, включающее в себя характеристики продукта, которые могут повлиять на определение взаимосвязей операций, поэтому во избежание ошибок следует повторно проанализировать определение содержания продукта;

2. методология внедрения ИС;

3. результаты процесса определения состава операций;

4. список операций;

5. параметры операций;

6. список контрольных событий;

7. одобренные запросы на изменение.

При определении взаимосвязи используются нижеследующие инструменты и методы.

Метод предшествования: метод построения сетевых диаграмм расписания проекта, в котором операции изображаются в виде прямоугольников (называемых "узлами"), а зависимости - соединяющими их дугами. Этот метод еще называется " операции в узлах", он используется в большинстве пакетов программного обеспечения для управления проектами.

Метод стрелочных диаграмм: метод построения сетевых диаграмм расписания проекта, где операции представляются в виде дуг, которые соединяются в узлах, показывающих их зависимости. Этот метод еще называется " операции на дугах".

Шаблоны расписания сети. Стандартизированные шаблоны сетевых диаграмм расписания проекта могут использоваться для ускорения подготовки сетей плановых операций проекта. Они могут включать в себя как весь проект в целом, так и его часть.

Определение зависимостей. Для определения последовательности операций используется три типа зависимостей: жесткая (или обязательная), нежесткая (или произвольная) и внешняя.

Применение опережений и задержек. Опережения и задержки представляют собой интервалы времени, которые модифицируют взаимосвязи между предшествующими и последующими операциями.

Процесс определения взаимосвязи операций завершается формированием следующих документов.

Сетевые диаграммы расписания проекта - схематическое отображение плановых операций проекта и логических взаимосвязей (зависимостей) между ними. Сетевая диаграмма расписания проекта может быть построена вручную или при помощи программного обеспечения для управления проектом, например, Spider или MS Project. Она может включать в себя полную детализацию проекта или одну или несколько суммарных операций (пакет операций). На рис. 2.2 приведен пример представления расписания проекта в виде диаграммы Гантта MS Project.

Список операций (обновления). Если одобренные запросы на изменения являются результатом процесса определения взаимосвязей операций, то создается обновленный список операций, включающий в себя эти изменения.

увеличить изображение

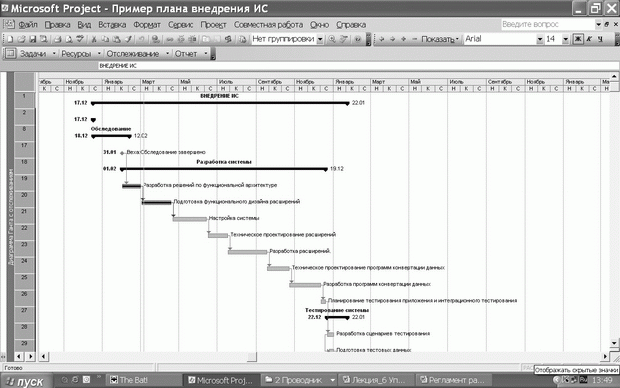

Рис. 2.2. Фрагмент расписания проекта в виде диаграммы Гантта MS Project

Параметры операции (обновления). Если одобренные запросы на изменения, являющиеся результатом процесса определения взаимосвязей между операциями, оказывают влияние на список операций, то в соответствующие элементы параметров операций включаются эти одобренные изменения (логические взаимосвязи и соответствующие опережения и задержки).

Запрошенные изменения. При разработке логических взаимосвязей, опережений и задержек проекта могут быть выявлены моменты, которые повлекут за собой запрос на изменение списка операций или параметров операций. Запрошенные изменения рассматриваются и утверждаются в рамках процесса общего управления изменениями.
