Сканеры

Сканер (англ. scanner) — устройство, которое анализируя какой-либо объект (обычно изображение, текст), создаёт цифровую копию изображения объекта.

Прототипом современных сканеров послужило устройство, изобретенное в 1857 году флорентийским аббатом Джованни Казелли (Giovanni Caselli) предназначенное для передачи изображения на расстояние и названное впоследствии пантелеграфом. Передаваемая картинка наносилась на барабан токопроводящими чернилами и считывалась с помощью иглы.

В 1902 году, немецким физиком Артуром Корном (Arthur Korn) была запатентована технология фотоэлектрического сканирования, получившая впоследствии название телефакс. Передаваемое изображение закреплялось на прозрачном вращающемся барабане, луч света от лампы, перемещающейся вдоль оси барабана, проходил сквозь оригинал и через расположенные на оси барабана призму и объектив попадал на селеновый фотоприёмник. Эта технология до сих пор применяется в барабанных сканерах.

В дальнейшем, с развитием полупроводников, усовершенствовался фотоприёмник, был изобретён планшетный способ сканирования, но сам принцип оцифровки изображения остается почти неизменным.

Принцип действия планшетного сканера заключается в следующем. Сканируемый объект кладется на стекло планшета сканируемой поверхностью вниз. Под стеклом располагается подвижная лампа, движение которой регулируется шаговым двигателем.

Свет, отраженный от объекта, через систему зеркал попадает на чувствительную матрицу (англ. CCD — Couple-Charged Device), далее на АЦП и передается в компьютер.

Аналого-цифровой преобразователь (АЦП, ADC) — устройство, преобразующее входной аналоговый сигнал в дискретный код (цифровой сигнал). Обратное преобразование осуществляется при помощи ЦАП (DAC) (цифро-аналогового преобразователя).

За каждый шаг двигателя сканируется полоска объекта, которые потом объединяются программным обеспечением в общее изображение.

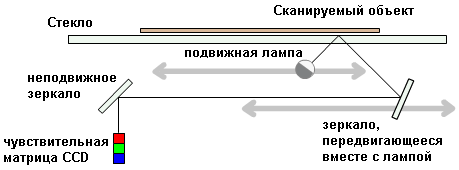

Рис. 7 Принцип действия планшетного сканера

Изображение всегда сканируется в формат RAW - а затем конвертируется в обычный графический формат с применением текущих настроек яркости, контрастности, и т.д. Эта конвертация осуществляется либо в самом сканере, либо в компьютере - в зависимости от модели конкретного сканера. На параметры и качество RAW-данных влияют такие аппаратные настройки сканера, как время экспозиции матрицы, уровни калибровки белого и чёрного, и т.п.

Все бытовые сканеры содержат собственные микропроцессоры, иногда это совмещённые с АЦП микропроцессоры, а иногда это микропроцессоры общего вида.

В зависимости от способа сканирования объекта и самих объектов сканирования существуют следующие виды:

Планшетные сканеры. Планшетные сканеры предназначены для ввода графической информации с прозрачного или непрозрачного листового материала (Рис. 8) (разрешение 4800x9600 dpi, поддержка 48-битного цветного сканирования, 7 сек/ лист формата А4 (300 точек на дюйм)).

Это наиболее распространённый вид сканеров, поскольку обеспечивает максимальное удобство для пользователя — высокое качество и приемлемую скорость сканирования.

Рис. 8 CanoScan 8800F

Ручные сканеры. Принцип действия ручных сканеров в основном соответствует планшетным. Разница заключается в том, что протягивание линейки ПЗС в данном случае выполняется вручную. Равномерность и точность сканирования при этом обеспечиваются неудовлетворительно, и разрешающая способность ручного сканера составляет 150-300 dpi.

Барабанные сканеры. В сканерах этого типа исходный материал закрепляется на цилиндрической поверхности барабана, вращающегося с высокой скоростью. Устройства этого типа обеспечивают наивысшее разрешение (2400-5000 dpi) благодаря применению не ПЗС, а фотоэлектронных умножителей. Их используют для сканирования исходных изображений, имеющих высокое качество, но недостаточные линейные размеры (фотонегативов, слайдов и т. п.)

Рис. 9 Барабанный сканер

Планетарные сканеры — применяются для сканирования книг или легко повреждающихся документов. При сканировании нет контакта со сканируемым объектом (как в планшетных сканерах).

Книжные сканеры - предназначены для сканирования брошюрованных документов. Современные модели профессиональных сканеров позволяют значительно повысить сохранность документов в архивах, благодаря очень деликатному обращению с оригиналами. Сканирование производится лицевой стороной вверх - таким образом, действия по сканированию неотличимы от перелистывания страниц при обычном чтении. Это предотвращает их повреждение и позволяет пользователю видеть документ в процессе сканирования. Подобные системы сканирования книг затрачивают на сканирование одного разворота не более секунды.

Книжные сканеры с V-образной колыбелью на основе цифровых фотоаппаратов являются подвидом планетарных сканеров, однако имеют ряд отличий, среди которых - V-образная колыбель, позволяющая сканировать книгу не раскрывая ее полностью, в режиме бережного сканирования, поэтому часто используется библиотеками. Прижимное стекло, входящее в состав конструкции, обеспечивает выпрямление страниц книги, и, следовательно, изображения без искажений.

Рис. 10 Книжный сканер с V-образной колыбелью

Сканеры форм. Предназначены для ввода данных со стандартных форм, заполненных механически или «от руки». Необходимость в этом возникает при проведении переписей населения, обработке результатов выборов и анализе анкетных данных.

От сканеров форм не требуется высокой точности сканирования, но быстродействие играет повышенную роль и является основным потребительским параметром.

Широкоформатные сканеры используются для сканирования карт, чертежей и других документов большого формата, обеспечивая высочайшее разрешение и точную цветопередачу даже при компактных размерах.

Рис. 11 Широкоформатный сканер Zeutschel Omniscan 11000 (1092x914 мм)

Поточные сканеры используются для сканирования несброшюрованных документов. Современные модели способны обрабатывать документы с очень высокой скоростью – до 320 страниц в минуту.

Рис. 12 Поточные цветные сканеры Microform S 385/455

Гибридные системы совмещают в себе функции сканирования и микрофильмирования, позволяя переводить бумажную документацию одновременно в электронную и микрографическую форму – создавать цифровой и микрографический архивы при экономном расходе времени и усилий. Гибридные системы наилучшим образом решают проблемы оперативного доступа и долговременного хранения информации.

Рис. 13 Гибридная система Zeutschel OMNIA OK 300 Hybrid Color

Слайд-сканеры — как ясно из названия, служат для сканирования плёночных слайдов, выпускаются как самостоятельные устройства, так и в виде дополнительных модулей к обычным сканерам.

Сканеры штрих-кода. Эта разновидность ручных сканеров предназначена для ввода данных, закодированных в виде штрих-кода. Такие устройства имеют применение в розничной торговой сети.

Сканеры микроформ позволяют создавать копии негативной и позитивной рулонной микропленки формата 16/35 мм.

Рис. 14. Сканер микроформ Zeutschel OM 1200 III / 1400

Основными потребительскими параметрами сканеров являются:

· разрешающая способность;

· производительность;

· глубина цвета;

· максимальный размер сканируемого материала.

Разрешающая способность измеряется в точках на дюйм (англ. dots per inch — dpi) и является основной характеристикой сканера. Сканер снимает изображение не целиком, а по строчкам. Чем больше светочувствительных элементов у сканера, тем больше точек он может снять с каждой горизонтальной полосы изображения. Это называется оптическим разрешением. Обычно его считают по количеству точек на дюйм — dpi (dots per inch). Сегодня считается нормой уровень разрешение не менее 600 dpi. Увеличивать разрешение еще дальше — значит, применять более дорогую оптику, более дорогие светочувствительные элементы, а также многократно затягивать время сканирования. Для обработки слайдов необходимо более высокое разрешение: не менее 1200 dpi.

Следует отличать оптическое (физическое, реальное) разрешение от интерполированного. Интерполированное разрешение получается в результате математической обработки оптического, в результате чего можно получить изображение с большим разрешением.

Не все сканеры выполняют интерполяцию и, как правило, при сравнении сканеров сравнивают именно оптическое разрешение, так как именно от него более всего зависит качество изображения.

Интерполированное разрешение используется производителями в рекламных целях.

На сканерах указывается два значения например 600x1200 dpi, горизонтальное — определяется матрицей CCD, вертикальное — определяется количеством шагов двигателя на дюйм. Во внимание следует принимать минимальное значение.

Типичный показатель для офисного применения: 600-1200 dpi (dpi – dots per inch – количество точек на дюйм). Для профессионального применения характерны показатели 1200-3000 dpi.

Производительность сканера определяется продолжительностью сканирования листа бумаги стандартного формата и зависит как от совершенства механической части устройства, так и от типа интерфейса, использованного для сопряжения с компьютером.

Глубина цвета определяется качеством матрицы CCD и разрядностью АЦП. Измеряется количеством оттенков, которые устройство способно распознать. 24 бита соответствует 16 777 216 оттенков. Современные сканеры выпускают с глубиной цвета 24, 30, 36, 48 бит. Несмотря на то, что графические адаптеры пока не могут работать с глубиной цвета больше 24 бит, такая избыточность позволяет сохранить больше оттенков при преобразованиях картинки в графических редакторах.
