Телевизор представляет собой специализированный (телевизионный) приемник, который, в отличие от обычного радиоприемника, может принимать и воспроизводить не только звук, но и изображение.

Упрощенно телевизор можно представить состоящим из трех частей:

1) шасси – плата, которая содержит основные электронные блоки телевизора;

2) устройство, воссоздающее изображение (чаще всего это кинескоп);

3) корпус с расположенными на нем разъемами и органами управления, внутри которого находятся шасси и кинескоп.

Также обязательным дополнением современного телевизора является пульт дистанционного управления (ПДУ).

Рассмотрим в упрощенном виде, каким образом телевизионный сигнал преобразуется в звук и изображение в аналоговом телевизоре.

Телевизионные радиосигналы, принятые антенной, по кабелю снижения (фидеру) подаются на радиочастотный (антенный) вход телевизора. Далее они поступают в радиочастотный модуль, называемый тюнером, где из них выделяется и усиливается сигнал именно того канала, на который в этот момент настроен телевизор. В тюнере происходит преобразование радиочастотного сигнала в сигнал более низкой частоты, называемой промежуточной. Затем этот сигнал поступает в канал изображения, где происходит выделение из сигнала промежуточной частоты составляющих изображения и звука.

Аудиосоставляющая подается в канал звукового сопровождения, где происходит выделение звукового сигнала и его усиление. После этого звуковой сигнал подается на громкоговоритель, преобразующий электрический сигнал звуковой частоты в слыши­мый звук. В случае если телевизор рассчитан на воспроизведение стерео- или многоканального звука, в составе его канала звукового сопровождения имеется соответствующий декодер, который разделяет звуковую составляющую на каналы.

Из полного видеосигнала в канале изображения черно-белого телевизора выделяется и усиливается видеосигнал изображения, который используется для управления кинескопом. Главное отличие телевизора цветного изображения от черно-белого заключается в наличии модуля цветности, выделяющего из полного видеосигнала составляющие цветности R, G, B, каждая из которых управляет электронным лучом соответственно красного, зеленого и синего прожекторов цветного кинескопа (рис. 173).

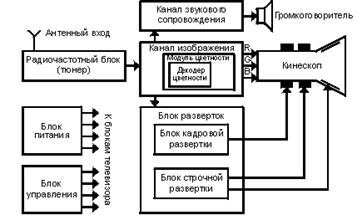

Рис. 173. Упрощенная блок-схема цветного телевизора

Модуль цветности мультисистемных телевизоров, т. е. работающих в разных аналоговых системах цветного телевидения, дополнительно содержит декодер цветности, преобразующий сигналы цветности других стандартов в стандарт, в котором работает телевизор. Большинство современных телевизоров являются мультисистемными.

Полный видеосигнал подается в канал синхронизации. Здесь из него выделяются строчные и кадровые синхроимпульсы, которые управляют работой генераторов строчной и кадровой разверток соответственно. Действуя на кадровые отклоняющие катушки, ток генератора кадровой развертки обеспечивает перемещение электронного луча по вертикали. Модуль строчной развертки обеспечивает развертку луча кинескопа по горизонтали. Там же, в модуле строчной развертки, вырабатывается высокое напряжение, необходимое для работы кинескопа. Синхронное действие полного видеосигнала, строчных и кадровых разверток на кинескоп приводит к формированию изображения на экране.

Для соединения с внешними устройствами, например видеомагнитофоном, по низкой частоте, схема телевизора содержит соответствующий модуль.

Питание телевизора осуществляется с помощью модуля питания, преобразующего напряжение сети в напряжения, необходимые для работы остальных модулей телевизора.

Управление всеми элементами схемы телевизора осуществляется с помощью модуля управления, режимы работы которого задаются кнопками на корпусе телевизора и ПДУ.
